Netty核心源码解析

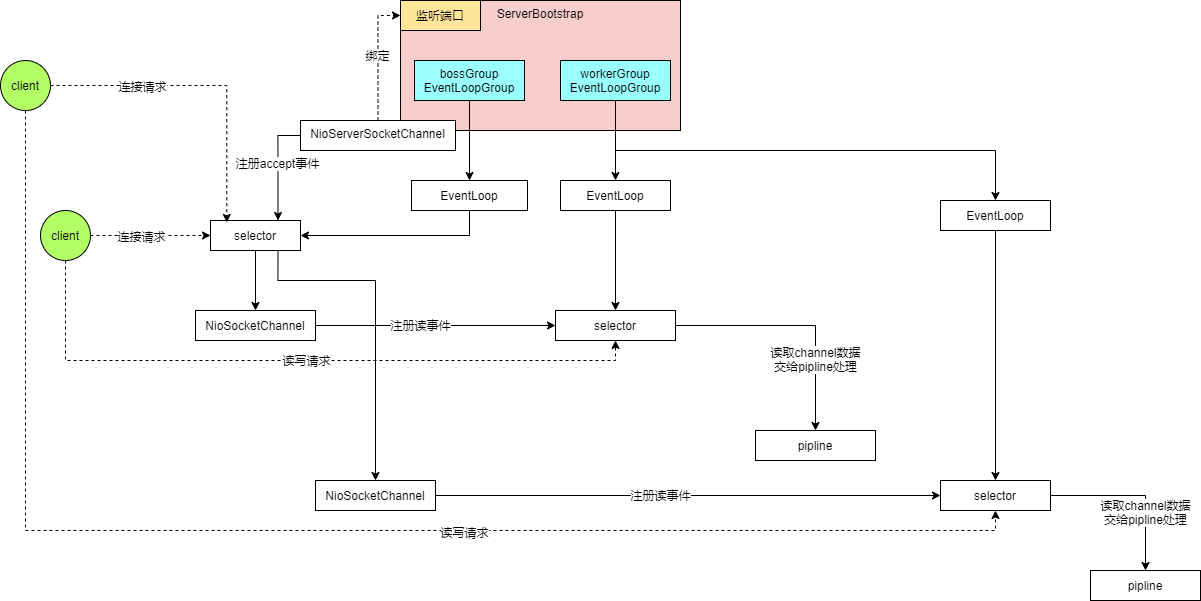

Netty线程模型图

Netty线程模型图

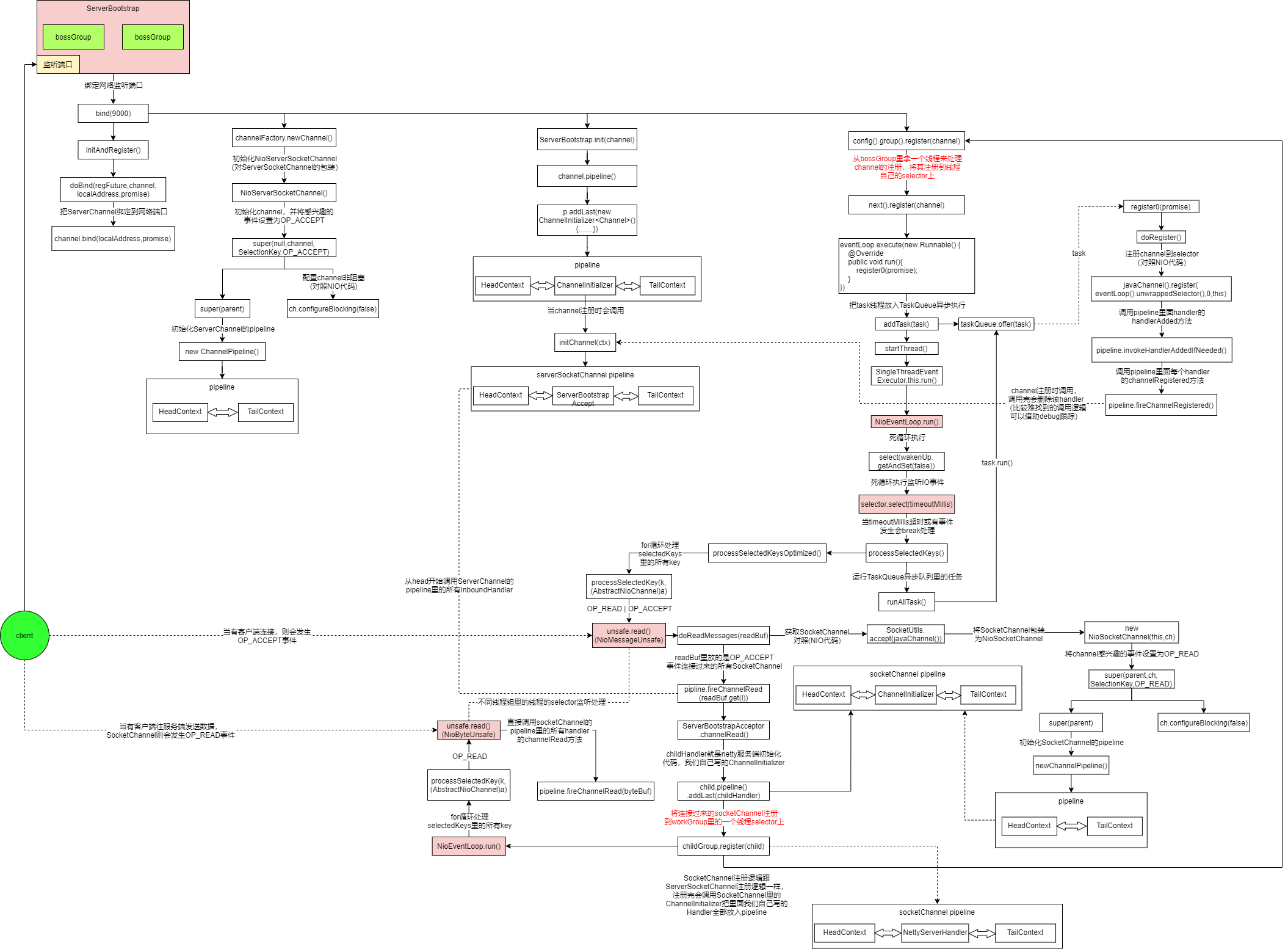

Netty线程模型源码解析图

Netty线程模型源码解析图

Netty高并发架构设计妙处

  • 主从Reactor线程模型
  • NIO多路复用非阻塞
  • 无锁串行化设计思想
  • 支持高性能序列化协议
  • 零拷贝(使用直接内存)
  • ByteBuf内存池设计
  • 灵活的TCP参数配置能力
  • 并发优化

无锁串行化设计

在大多数场景下,并行多线程处理可以提升系统的并发性能。但是对于共享资源的并发处理不当的话,会带来严重的锁竞争,从而导致性能下降。为了解决并发锁竞争带来的性能损耗,可以通过串行化的方式,即所有的处理都是在一个线程中完成的,期间不会进行线程之间的切换,避免了多线程的竞争和同步锁。NIO的多路复用就是一种无锁串行化的设计思想(可以理解一下Redis和Netty的线程模型),为了尽可能提升性能,Netty采用了串行化无锁设计,在IO线程内部进行串行操作,避免了多线程导致的性能下降。表面上看是CPU利用率不高,并发程度不够,但是可以通过调整NIO线程参数,可以同时启动多个串行化的线程并行运行,这种局部无所华串行线程设计相比一个队列-多个工作线程模型性能更优。

Netty的NioEventLoop读取到消息后,直接调用ChannelPipeline的fireChannelRead(Object msg),只要用户不主动切换线程,一直会由NioEventLoop调用用户的Handler,期间不进行线程切换,这种串行化处理方式可以避免多线程操作导致的锁竞争,从性能上看是最优的。

直接内存

直接内存(Direct Memory)并不是虚拟机运行时数据区的一部分,也不是Java虚拟机规范中定义的内存区域,某些情况下这部分内存也会被频繁的使用,而且也可能导致OutOfMemoryError异常出现。Java里用的DirectByteBuffer可以分配一块直接内存(堆外内存),元空间对应的内存也叫作直接内存,他们对应的都是机器的直接物理内存。

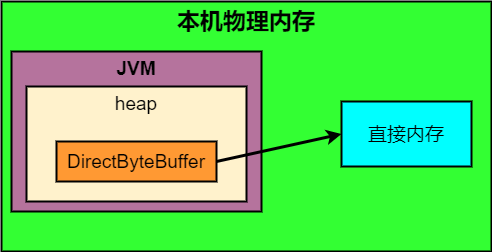

直接内存结构图

直接内存和堆内存区别代码演示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
/**
* 直接内存与堆内存的区别
*/
public class DirectMemoryTest {

public static void heapAccess() {
long startTime = System.currentTimeMillis();
//分配堆内存
ByteBuffer buffer = ByteBuffer.allocate(1000);
for (int i = 0; i < 100000; i++) {
for (int j = 0; j < 200; j++) {
buffer.putInt(j);
}
buffer.flip();
for (int j = 0; j < 200; j++) {
buffer.getInt();
}
buffer.clear();
}
long endTime = System.currentTimeMillis();
System.out.println("堆内存访问:" + (endTime - startTime) + "ms");
}

public static void directAccess() {
long startTime = System.currentTimeMillis();
//分配直接内存
ByteBuffer buffer = ByteBuffer.allocateDirect(1000);
for (int i = 0; i < 100000; i++) {
for (int j = 0; j < 200; j++) {
buffer.putInt(j);
}
buffer.flip();
for (int j = 0; j < 200; j++) {
buffer.getInt();
}
buffer.clear();
}
long endTime = System.currentTimeMillis();
System.out.println("直接内存访问:" + (endTime - startTime) + "ms");
}

public static void heapAllocate() {
long startTime = System.currentTimeMillis();
for (int i = 0; i < 100000; i++) {
ByteBuffer.allocate(100);
}
long endTime = System.currentTimeMillis();
System.out.println("堆内存申请:" + (endTime - startTime) + "ms");
}

public static void directAllocate() {
long startTime = System.currentTimeMillis();
for (int i = 0; i < 100000; i++) {
ByteBuffer.allocateDirect(100);
}
long endTime = System.currentTimeMillis();
System.out.println("直接内存申请:" + (endTime - startTime) + "ms");
}

public static void main(String args[]) {
for (int i = 0; i < 10; i++) {
heapAccess();
directAccess();
}

System.out.println();

for (int i = 0; i < 10; i++) {
heapAllocate();
directAllocate();
}
}
}

运行结果:
堆内存访问:44ms
直接内存访问:29ms
堆内存访问:33ms
直接内存访问:19ms
堆内存访问:55ms
直接内存访问:38ms
堆内存访问:39ms
直接内存访问:20ms
堆内存访问:38ms
直接内存访问:18ms
堆内存访问:36ms
直接内存访问:19ms
堆内存访问:34ms
直接内存访问:19ms
堆内存访问:40ms
直接内存访问:20ms
堆内存访问:37ms
直接内存访问:24ms
堆内存访问:59ms
直接内存访问:25ms

堆内存申请:11ms
直接内存申请:36ms
堆内存申请:13ms
直接内存申请:52ms
堆内存申请:62ms
直接内存申请:40ms
堆内存申请:2ms
直接内存申请:37ms
堆内存申请:1ms
直接内存申请:81ms
堆内存申请:2ms
直接内存申请:23ms
堆内存申请:1ms
直接内存申请:31ms
堆内存申请:2ms
直接内存申请:32ms
堆内存申请:7ms
直接内存申请:41ms
堆内存申请:8ms
直接内存申请:142ms

从上述程序运行结果看出:

直接内存申请比较慢,但是访问效率高。在Java虚拟机实现上,本地IO一般会直接操作直接内存(直接内存→系统调用→硬盘/网卡),而非直接内存则需要二次拷贝(堆内存→直接内存→系统调用→硬盘/网卡)。

直接内存分配源码解析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
public static ByteBuffer allocateDirect(int capacity) {
return new DirectByteBuffer(capacity);
}


DirectByteBuffer(int cap) { // package-private
super(-1, 0, cap, cap);
boolean pa = VM.isDirectMemoryPageAligned();
int ps = Bits.pageSize();
long size = Math.max(1L, (long)cap + (pa ? ps : 0));
//判断是否有足够的直接内存空间分配,可通过-XX:MaxDirectMemorySize=<size>参数指定直接内存最大可分配空间,如果不指定默认为最大堆内存大小,
//在分配直接内存时如果发现空间不够会显示调用System.gc()触发一次full gc回收掉一部分无用的直接内存的引用对象,同时直接内存也会被释放掉
//如果释放完分配空间还是不够会抛出异常java.lang.OutOfMemoryError
Bits.reserveMemory(size, cap);

long base = 0;
try {
// 调用unsafe本地方法分配直接内存
base = unsafe.allocateMemory(size);
} catch (OutOfMemoryError x) {
// 分配失败,释放内存
Bits.unreserveMemory(size, cap);
throw x;
}
unsafe.setMemory(base, size, (byte) 0);
if (pa && (base % ps != 0)) {
// Round up to page boundary
address = base + ps - (base & (ps - 1));
} else {
address = base;
}

// 使用Cleaner机制注册内存回收处理函数,当直接内存引用对象被GC清理掉时,
// 会提前调用这里注册的释放直接内存的Deallocator线程对象的run方法
cleaner = Cleaner.create(this, new Deallocator(base, size, cap));
att = null;
}


// 申请一块本地内存。内存空间是未初始化的,其内容是无法预期的。
// 使用freeMemory释放内存,使用reallocateMemory修改内存大小
public native long allocateMemory(long bytes);

// openjdk8/hotspot/src/share/vm/prims/unsafe.cpp
UNSAFE_ENTRY(jlong, Unsafe_AllocateMemory(JNIEnv *env, jobject unsafe, jlong size))
UnsafeWrapper("Unsafe_AllocateMemory");
size_t sz = (size_t)size;
if (sz != (julong)size || size < 0) {
THROW_0(vmSymbols::java_lang_IllegalArgumentException());
}
if (sz == 0) {
return 0;
}
sz = round_to(sz, HeapWordSize);
// 调用os::malloc申请内存,内部使用malloc这个C标准库的函数申请内存
void* x = os::malloc(sz, mtInternal);
if (x == NULL) {
THROW_0(vmSymbols::java_lang_OutOfMemoryError());
}
//Copy::fill_to_words((HeapWord*)x, sz / HeapWordSize);
return addr_to_java(x);
UNSAFE_END

直接内存的优缺点

优点:

  • 不占用堆内空间,减少了发生GC的可能
  • 在Java虚拟机实现上,本地IO一般会直接操作直接内存(直接内存→系统调用→硬盘/网卡),而非直接内存则需要二次拷贝(堆内存→直接内存→系统调用→硬盘/网卡)。

缺点:

  • 初始分配比较慢
  • 没有JVM直接帮助管理内存,容易发生内存溢出。为了避免一直没有FULL GC,最终导致直接内存把物理内存耗尽。我们可以指定直接内存的最大值,通过-XX:MaxDirectMemorySize来指定,当达到阈值的时候,调用System.gc来进行一次FULL GC,间接把哪些没有被使用的直接内存回收掉。

Nety零拷贝

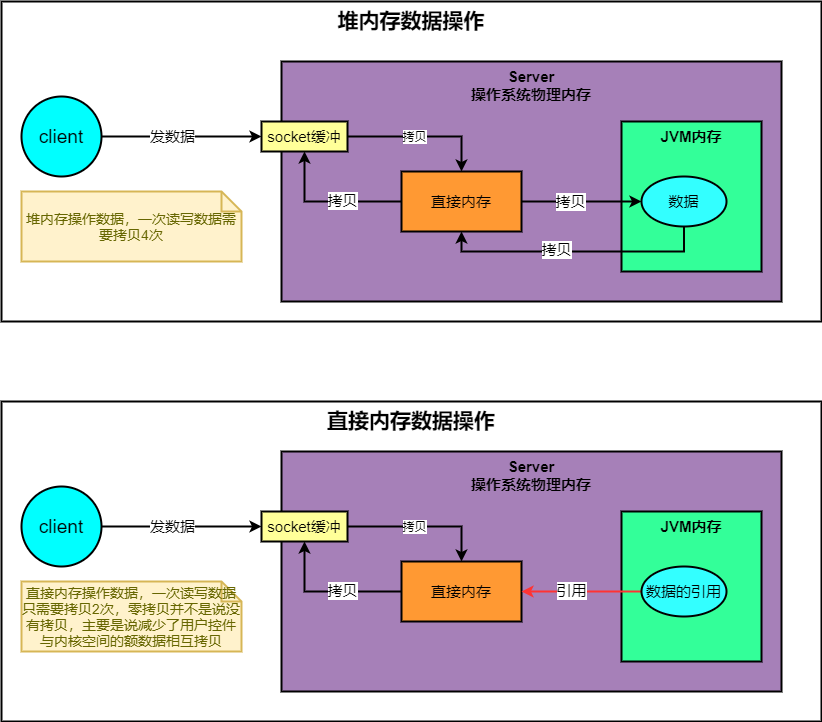

Netty零拷贝

Netty的接收和发送ByteBuf采用DIRECT BUFFERS,使用对外直接内存进行Socket读写,不需要进行字节缓冲区的二次拷贝。

如果使用传统的JVM堆内存(HEAP BUFFERS)进行Socket读写,JVM会将堆内Buffer拷贝一份到直接内存中,然后才能写入Socket中。JVM堆内存的数据时不能直接写入Socket中的。相比于对外直接内存,消息在发送过程中多了一次缓冲区的内存拷贝。

比如以下netty源码中的read源码NioByteUnsafe.read()

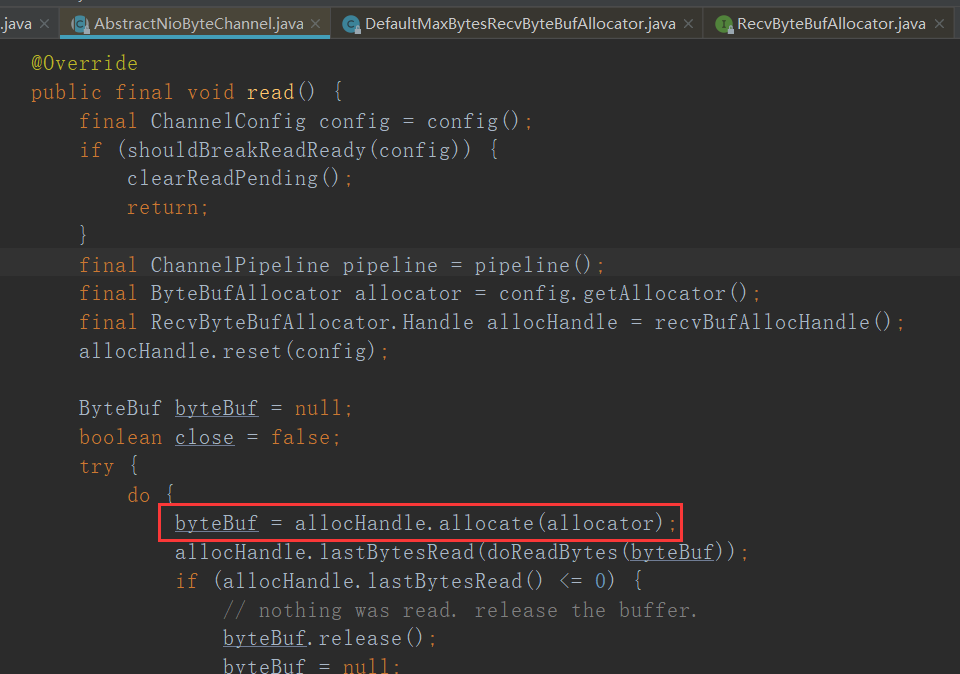

read()源码

![ioBuffer(int initialCapacity)源码](Netty核心源码解析/ioBuffer(int initialCapacity).png)

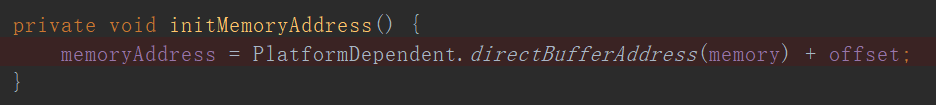

initMemoryAddress()

ByteBuf内存池设计

随着JVM虚拟机和JIT即时编辑技术的发展,对象的分配和回收变得非常轻量级饿的工作了。但是对于缓冲区Buffer(相当于一块内存块),情况却稍微不同,特别是对于对外直接内存的分配和回收,是一件耗时的操作。为了复用缓冲区,Netty提供了基于ByteBuf内存池的缓冲重用机制。需要的时候直接从缓冲池中获取ByteBuf使用即可,使用完毕就重新放回到缓冲池中。下面是Netty ByteBuf的实现:

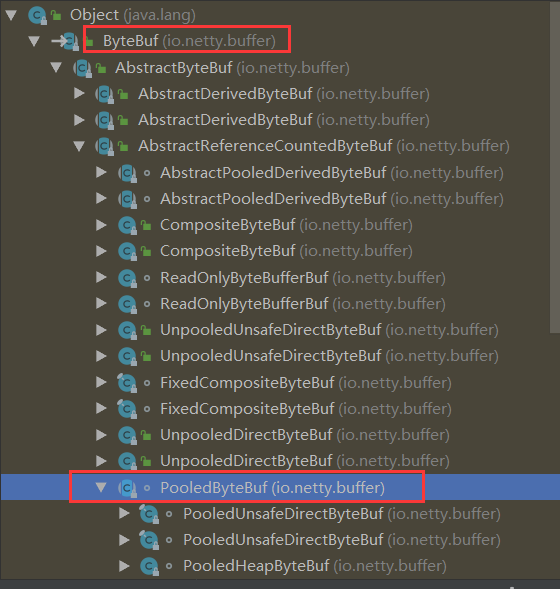

ByteBuf的实现

可以看下netty的读写源码里面用到的ByteBuf内存池,比如read源码NioByteUnsafe.read()

NioByteUnsafe.read()源码

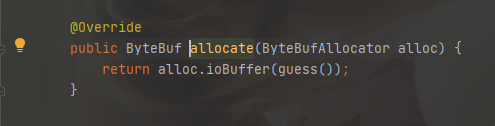

DefaultMaxByteRecvByteBufAllocator.allocate()

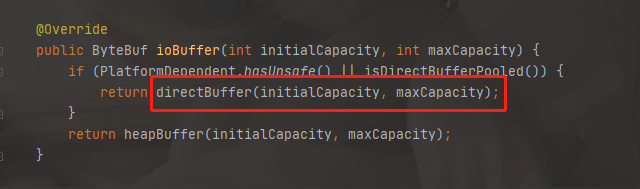

进入ioBuffer()方法

AbstractByteBufAllocator.ioBuffer(int initialCapacity)源码

image-20211029144314425

继续看newDirectBuffer方法,我们发现他是一个抽象方法,由AbstractByteBufAllocator的子类负责具体实现,

实现类

代码跳转到PooledByteBufAllocator的newDirectBuffer方法,从Cache中获取内存区域PoolArena,调用它的allocate方法进行内存分配:

PooledByteBufAllocator.newHeapBuffer方法源码

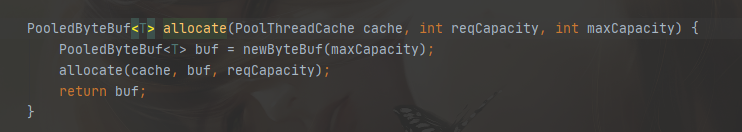

PoolArena的allocate方法如下:

allocate方法源码

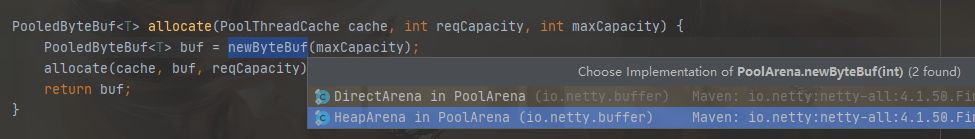

我们重点分析newByteBuf的实现,它同样是个抽象方法,由子类DirectArena和HeapArena来实现不同类型的缓冲区分配

newByteBuf方法的实现类

我们这里使用的是直接内存,因此重点分析一下DirectArena的实现

DirectArena.newByteBuf方法实现

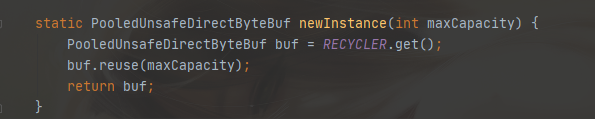

最终执行了PooledUnsafeDirectByteBuf的newInstance方法,代码如下:

PooledUnsafeDirectByteBuf.newInstance方法实现

通过RECYCLER的get方法循环使用ByteBuf对象,如果是非内存池实现,则直接创建一个新的ByteBuf对象。

灵活的TCP参数配置能力

合理设置TCP参数在某些场景下对于性能的提升可以起到显著的效果,例如接收缓冲区SO_RCVBUF和发送缓冲区SO_SNDBUF。如果设置不当,对性能影响非常大的。通常建议设置128K或者256K。

Netty在启动辅助类ChannelOption中可以灵活的配置TCP参数,满足不同的用户场景

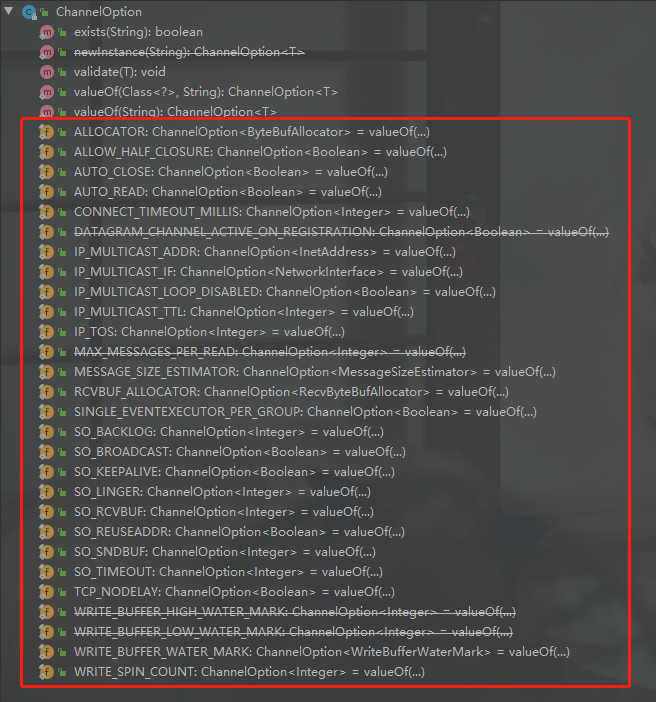

ChannelOption中TCP配置参数

并发优化

  • volatile的大量、正确使用
  • CAS和原子类的广泛使用
  • 线程安全容器的使用
  • 通过读写锁提升并发性能

ByteBuf扩容机制

首先了解一下ByteBuf中定义的几个成员变量,再从源码的角度来分析扩容。

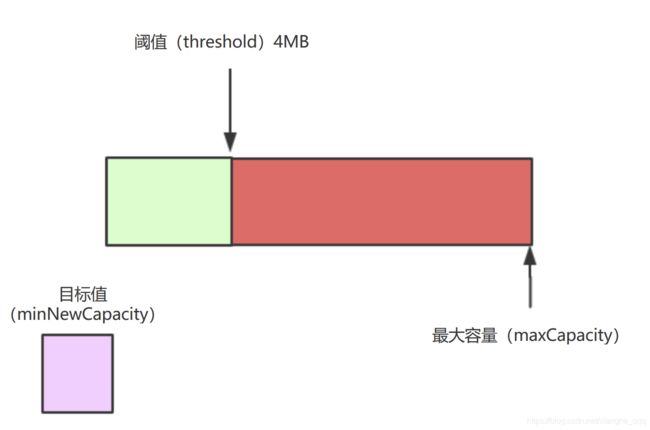

ByteBuf模型

  • minNewCapacity: 表示用户需要写入的值大小
  • threshold: 阈值,为ByteBuf内部设定容量的最大值
  • maxCapacity:Netty最大能接受的容量大小,一般为int的最大值

ByteBuf核心扩容方法

进入源码中分析一下:

1
ByteBuf.writeByte() ---> AbstractByteBuf.writeByte() ---> ensureWritable0 ---> calculateNewCapacity

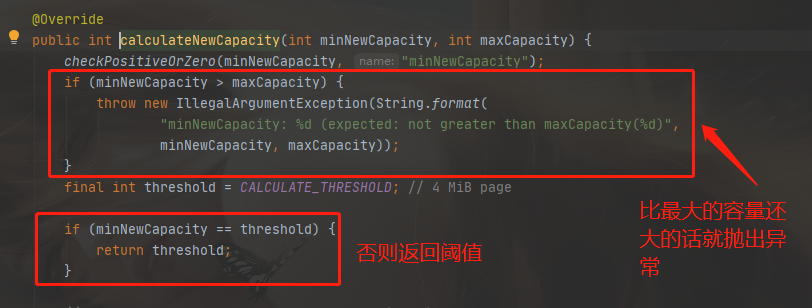

  1. 判断目标值与阈值threshold(4MB)的大小关系,等于直接返回阈值

AbstractByteBufAllocator.calculateNewCapacity方法

  1. 采用步进4MB的方式完成扩容

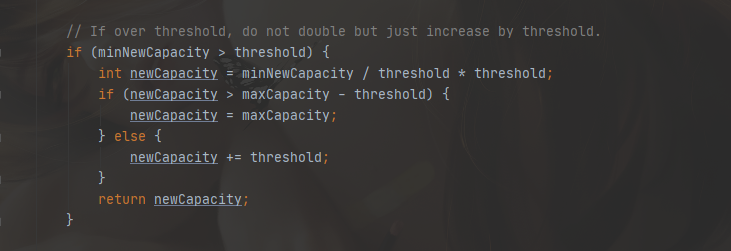

calculateNewCapacity方法扩容策略

  1. 采用64位基数,做倍增的方式完成扩容

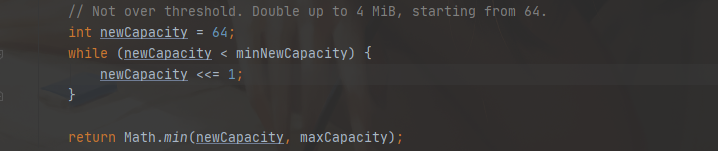

calculateNewCapacity采用倍增方式扩容

总结:

Netty的ByteBuf需要动态扩容来满足需求,扩容过程:默认阈值为4MB,当需要的容量等于阈值,使用阈值作为新的缓冲区容量目标容量,如果大于阈值,采用每次步进4MB的方式进行内存扩张((需要扩容值/4MB)*4MB),扩张后需要和最大内存(maxCapacity)进行比较,大于maxCapacity的话就用maxCapacity,否则使用扩容值目标容量,如果小于阈值,采用倍增的方式,以64(字节)作为基本数值,每次翻倍增长64–>128–>256,直到倍增后的结果大于或等于需要的容量值。
