Drools可视化规则编辑器之WorkBench

WorkBean是一个可视化的规则编辑器。它其实就是一个war包，安装到tomcat中就可以运行。使用WorkBench可以在浏览器中创建数据对象、创建规则文件、创建测试场景并将规则部署到maven仓库提供其他应用使用。

WorkBench下载

下载地址

注意：下载的war包需要安装到tomcat8中使用

WorkBench安装

第一步：把下载的war包解压放到tomcat 的webapps下，并将名称改为kie-drools-web.war

第二步：把drools相关的jar下载好放到lib下(3个jar)

kie-tomcat-integration-7.10.0.Final.jar
javax.security.jacc-api-1.5.jar
slf4j-api-1.7.25.jar

第三步：配置tomcat的环境变量CATALINA_HOME，对应的值为tomcat的安装目录，在tomccat的bin目录下创建setenv.bat文件

CATALINA_OPTS="-Xmx512M \
    -Djava.security.auth.login.config=$CATALINA_HOME/webapps/kie-drools-wb/WEB-INF/classes/login.config \
    -Dorg.jboss.logging.provider=jdk"

第四步：修改配置文件，

新增角色和用户名：修改tomcat下conf/tomcat-users.xml文件

<?xml version='1.0' encoding='utf-8'?>
<tomcat-users xmlns="http://tomcat.apache.org/xml"
              xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
              xsi:schemaLocation="http://tomcat.apache.org/xml tomcat-users.xsd"
              version="1.0">
  <!--定义admin角色-->
  <role rolename="admin"/>
  <!--定义一个用户，用户名为kie，密码为kie，对应的角色为admin角色-->
  <user username="kie" password="kie" roles="admin"/>
</tomcat-users>

注意：conf/tomcat-users.xml保存时要用UTF-8编码方式

jacc配置：修改tomcat下conf/server.xml文件，添加value标签，内容为：

<Valve className="org.kie.integration.tomcat.JACCValve" />

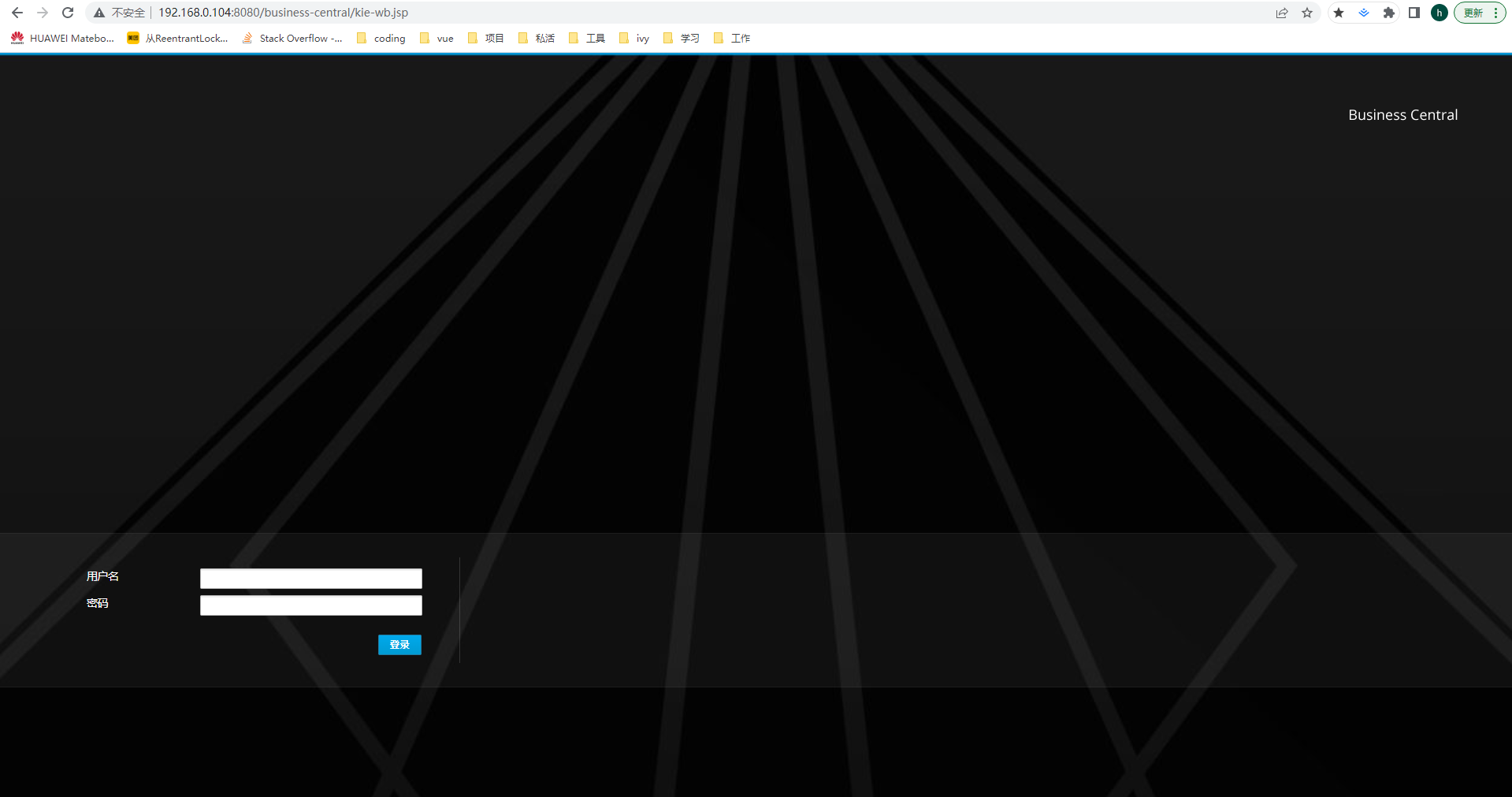

第五步：启动tomcat并访问http://localhost:8080/kie-drools-wb，可以看到WorkBench的登录页面。使用前面在tomcat-users.xml文件中定义的用户进行登录即可

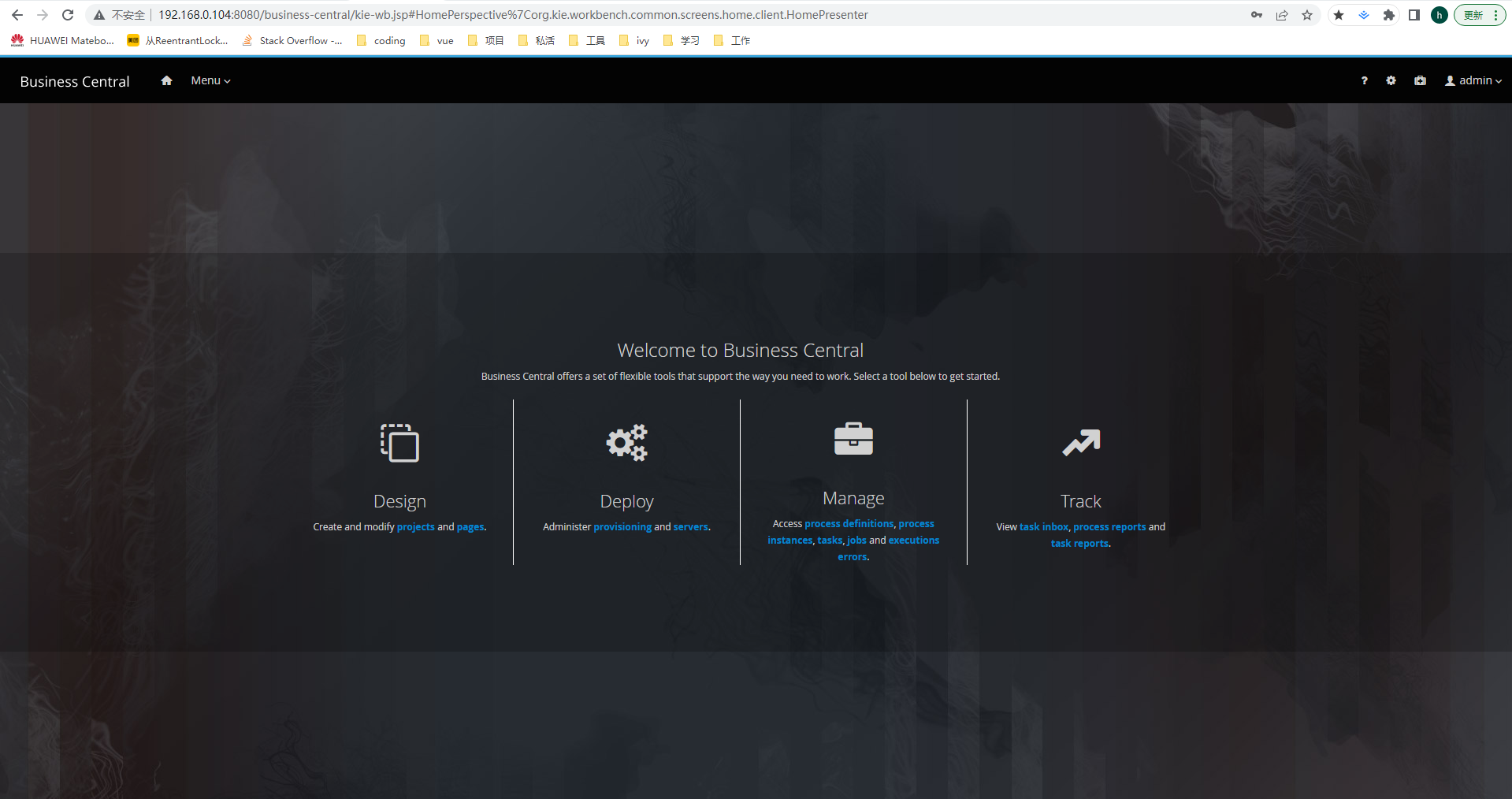

登录后进入主页面

WorkBench使用

创建项目

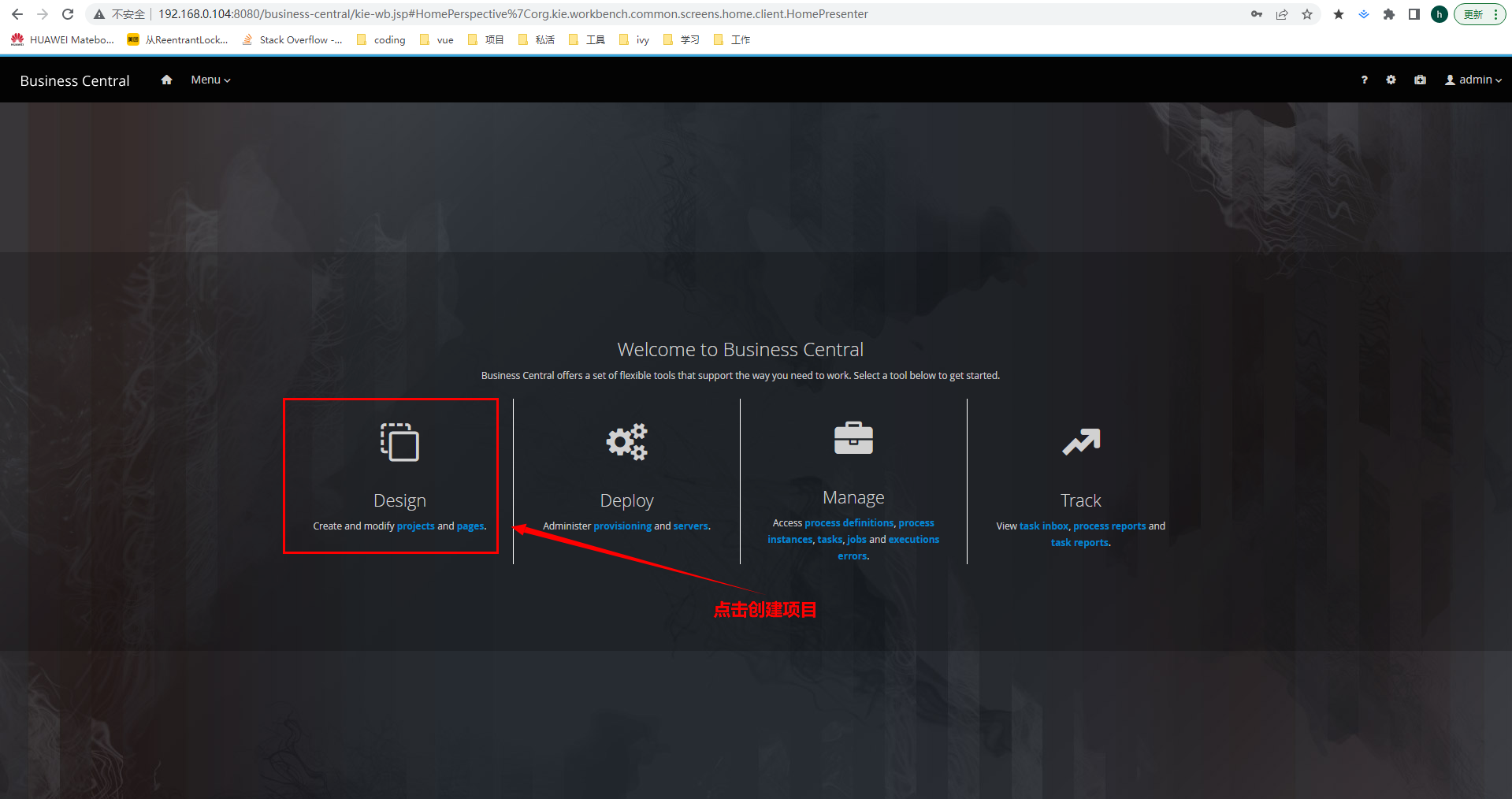

进入主页，点击Design中的projects链接，进入项目管理界面

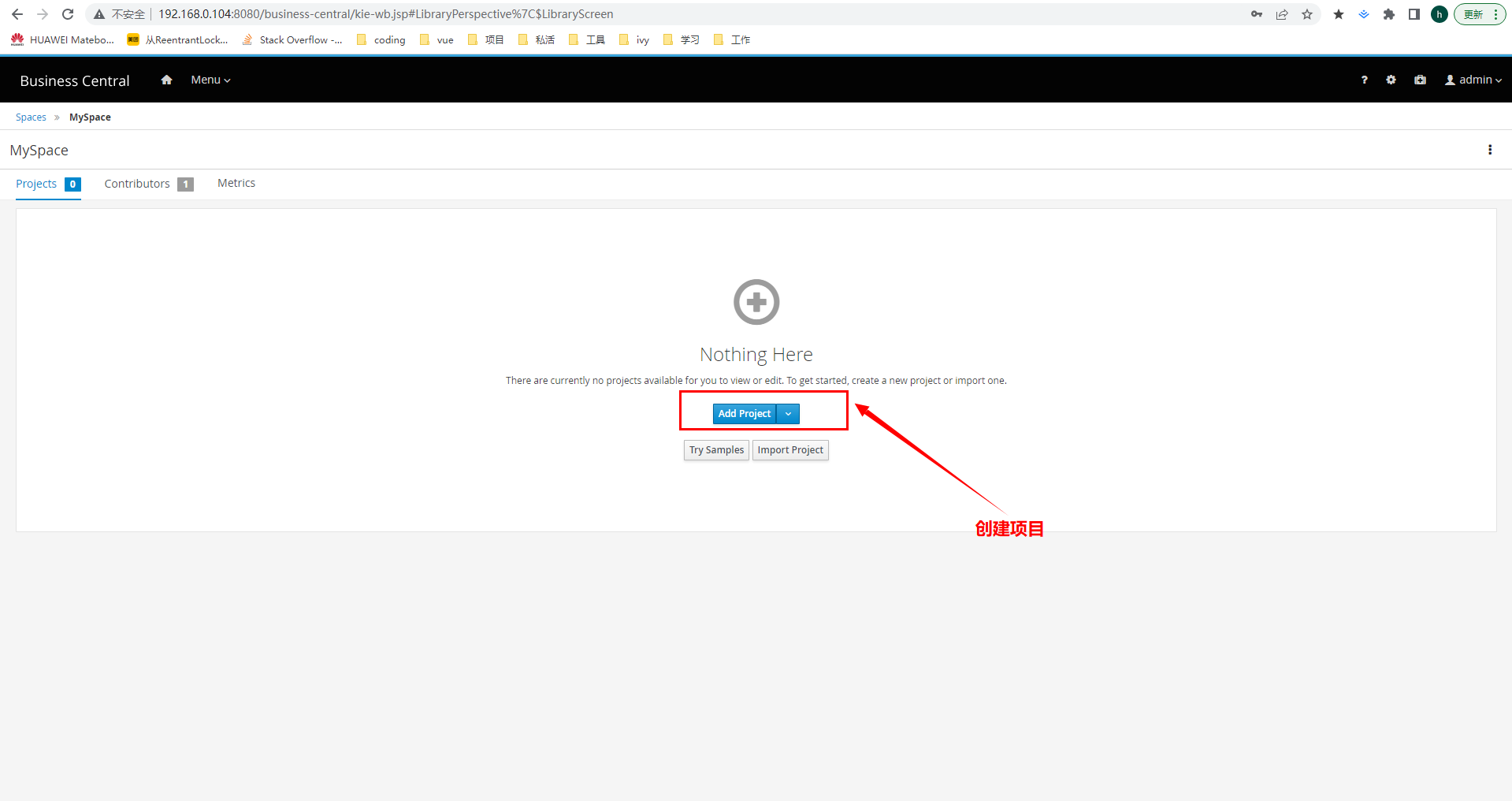

点击【Add Project】进行添加项目

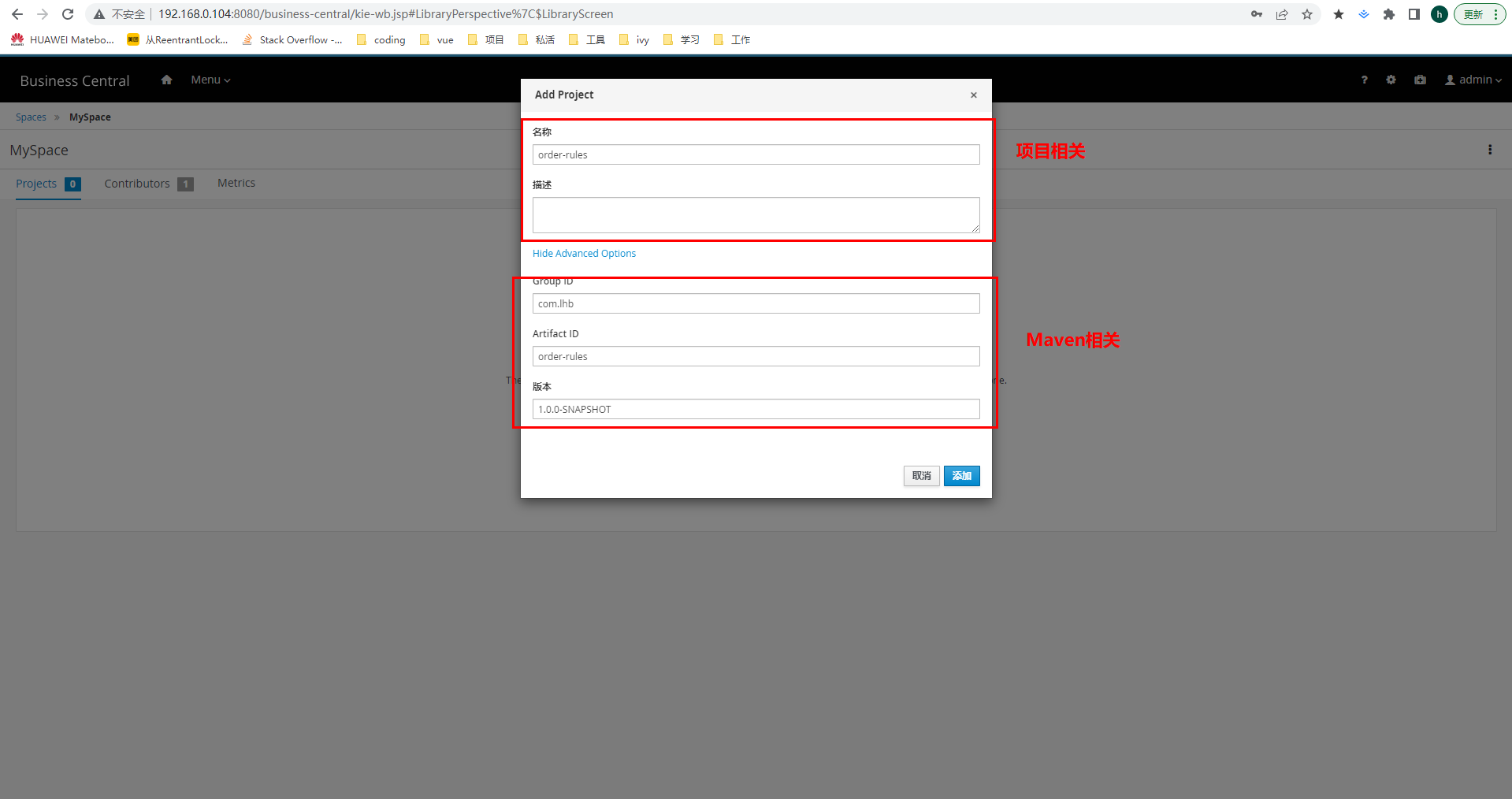

填写项目名称以及Maven相关内容完成项目创建

包创建

点击创建好的项目，进入主界面，点击【Add Asset】，

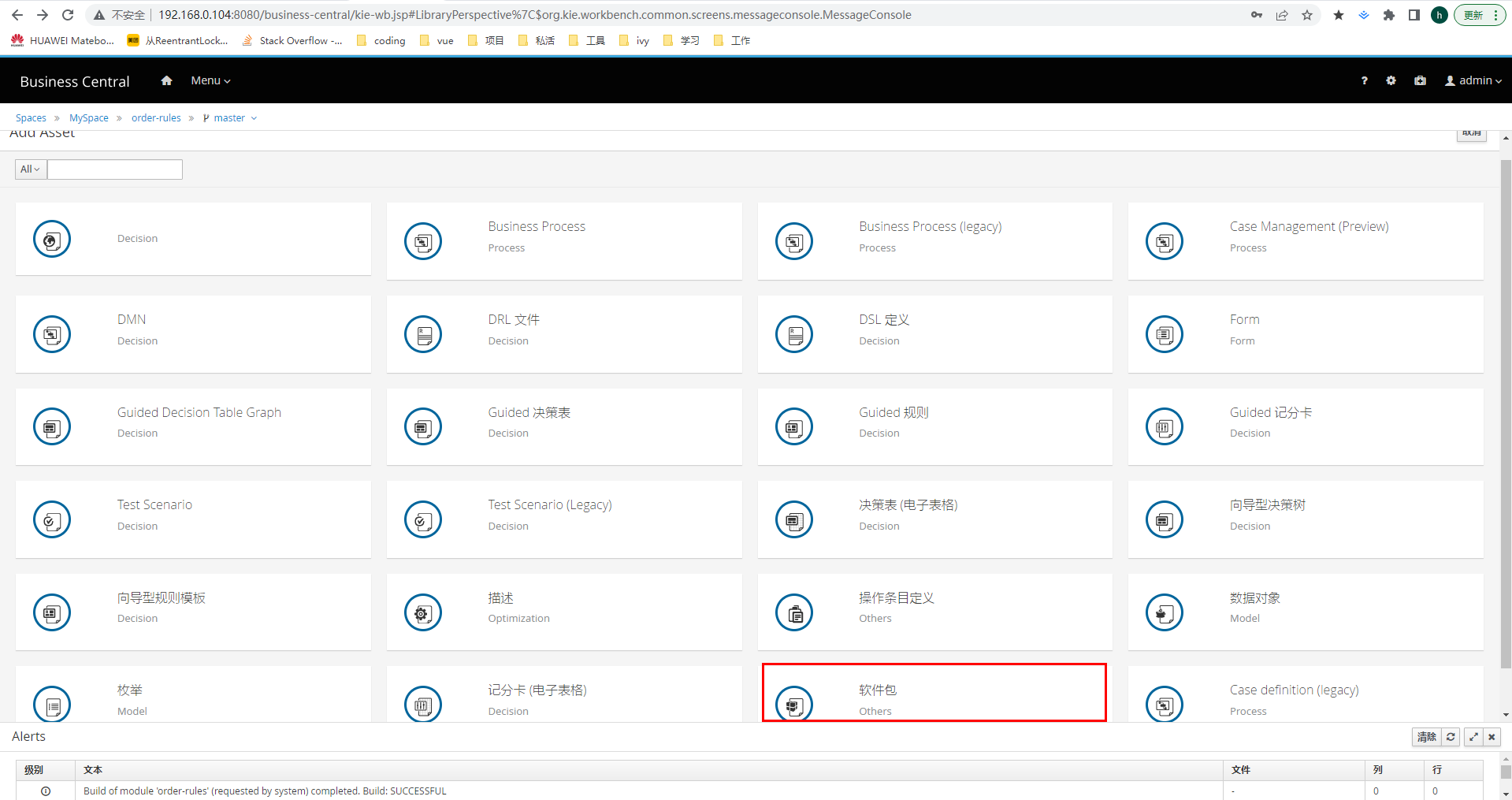

选择【软件包】，

创建数据对象存放的com.lhb.order_rules.fact,所有资源都是通过【Create New Asset】进行创建，后面不在赘述

数据对象创建

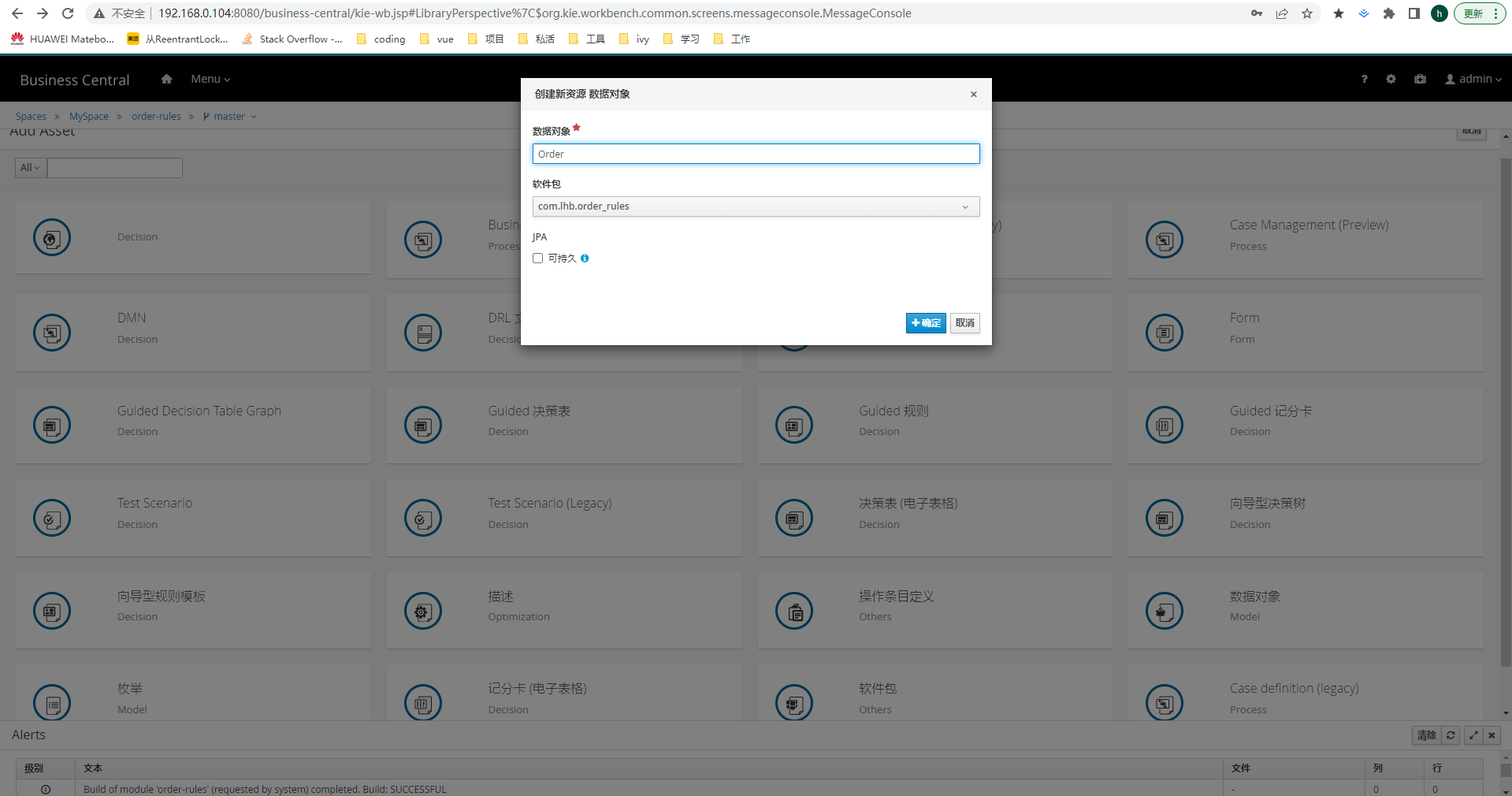

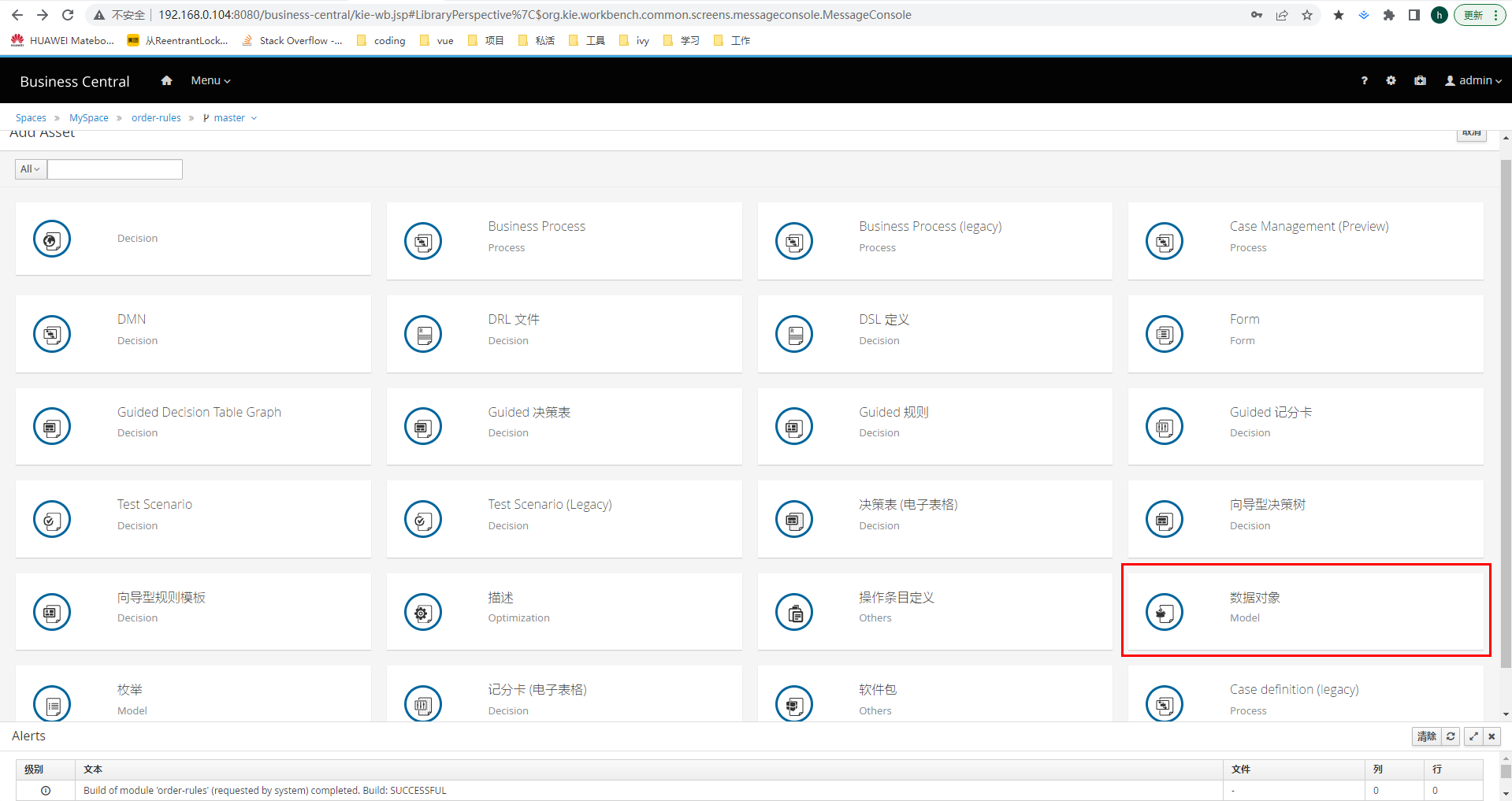

选择【数据对象】进行Fact的创建，首先创建Order对象

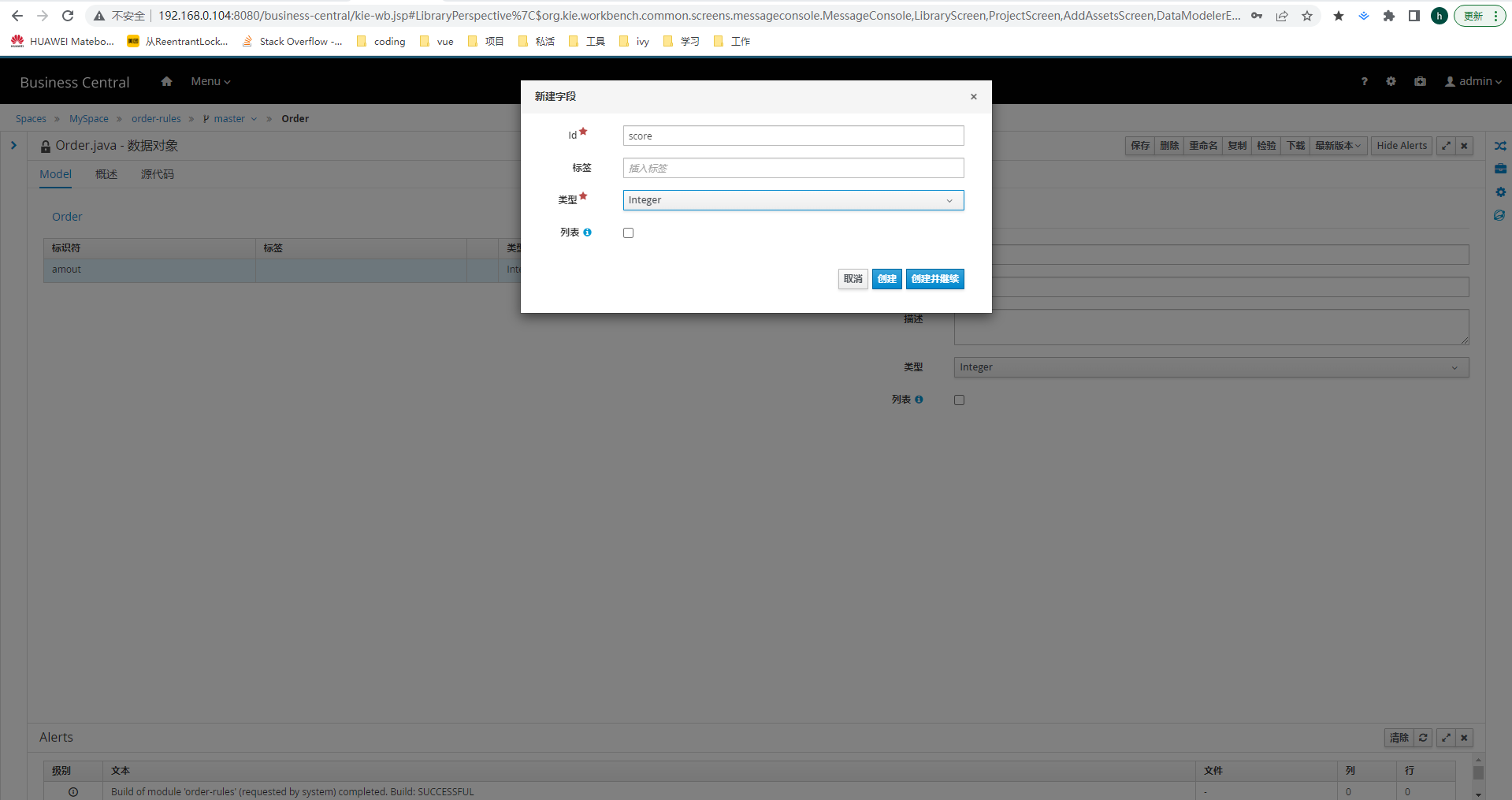

点击【添加字段】为当前对象添加字段，设置字段类型及描述

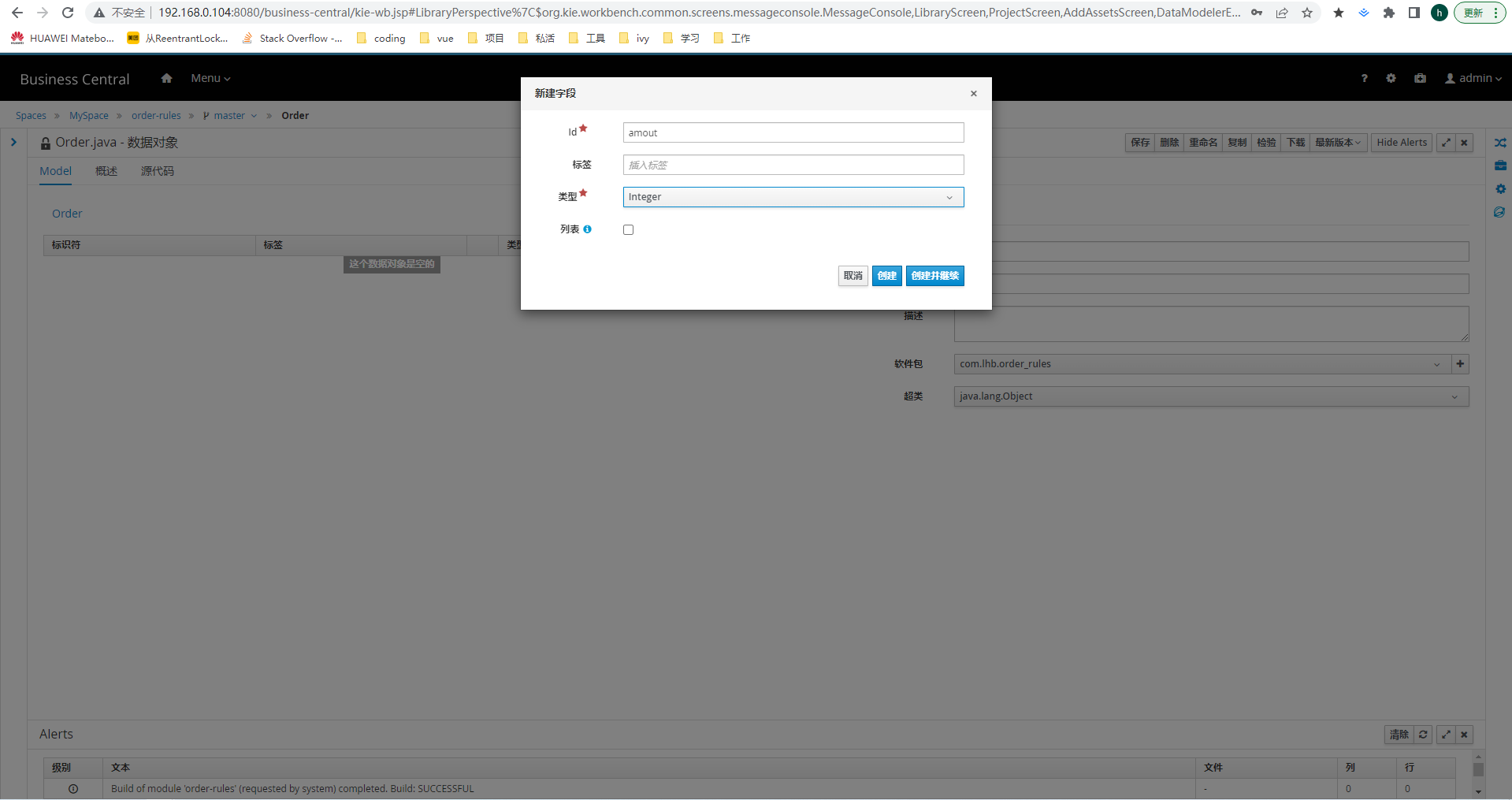

添加字段amout

添加字段score

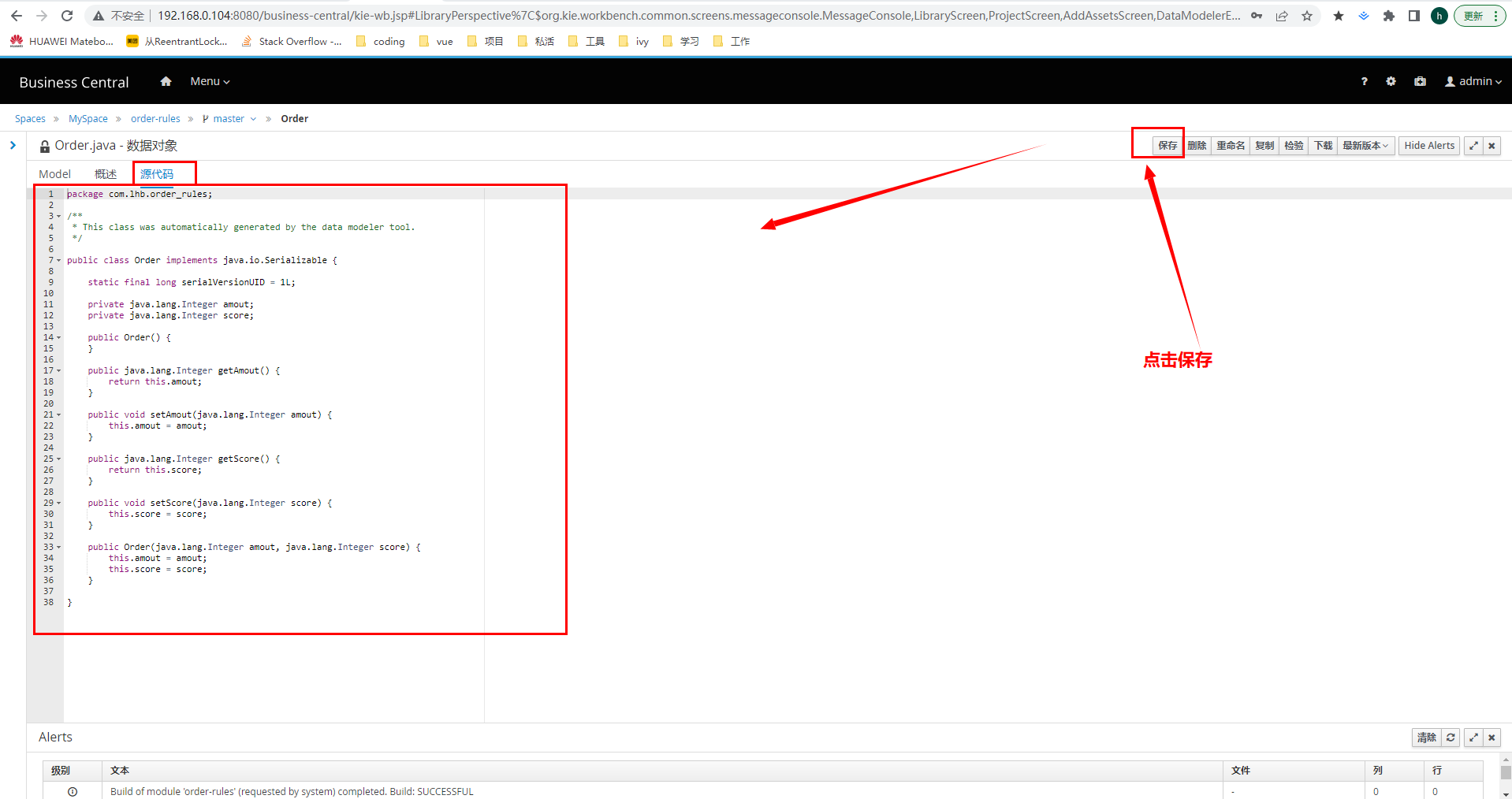

字段添加完成后，可以点击【源代码】查看生成的对象是否符合自己的要求，如果符合，点击【保存】即可

创建DRL规则文件

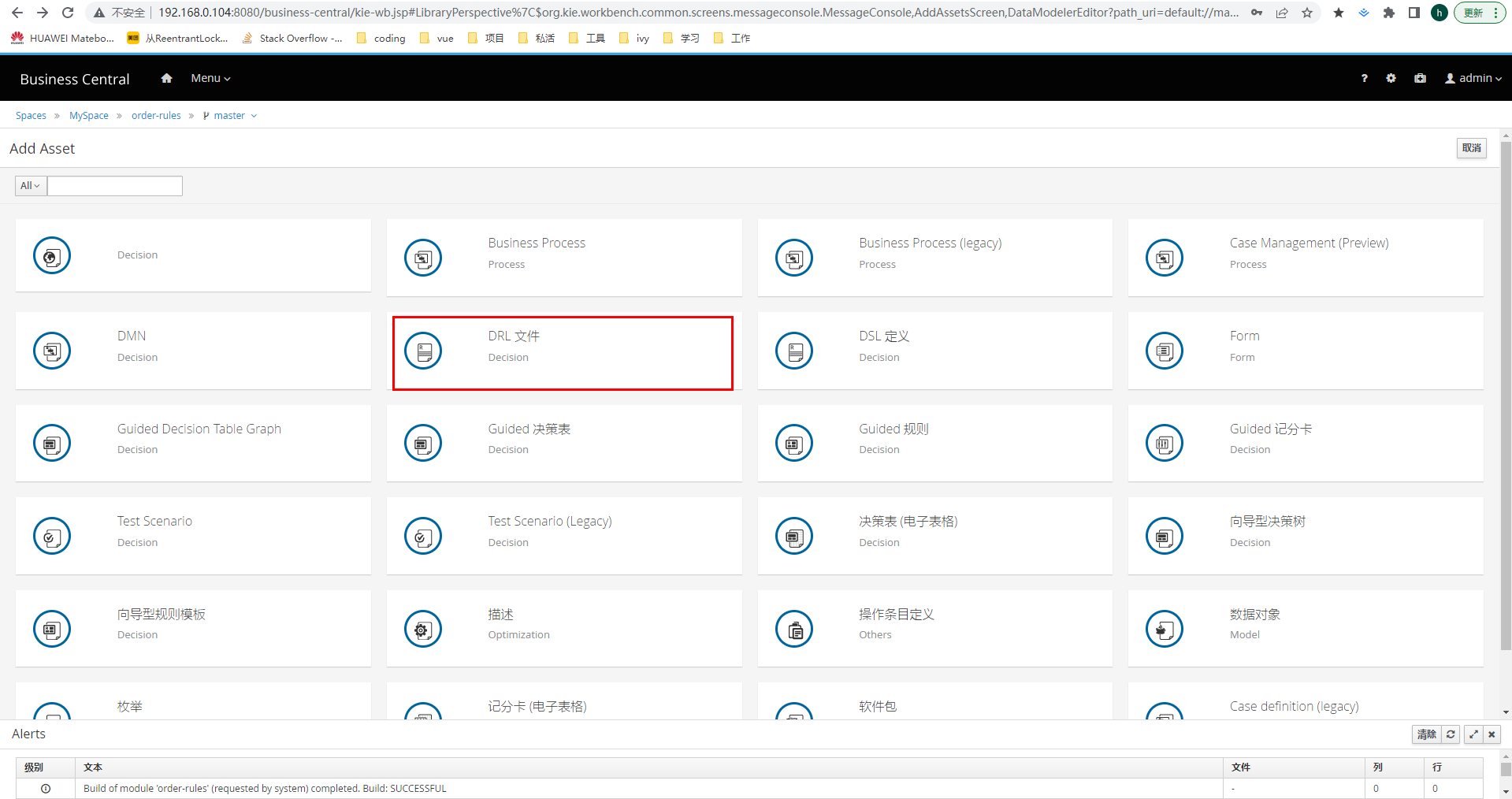

对象定义完成后，我们来创建一个简单的规则，同样创建Asset，选择【DRL文件】

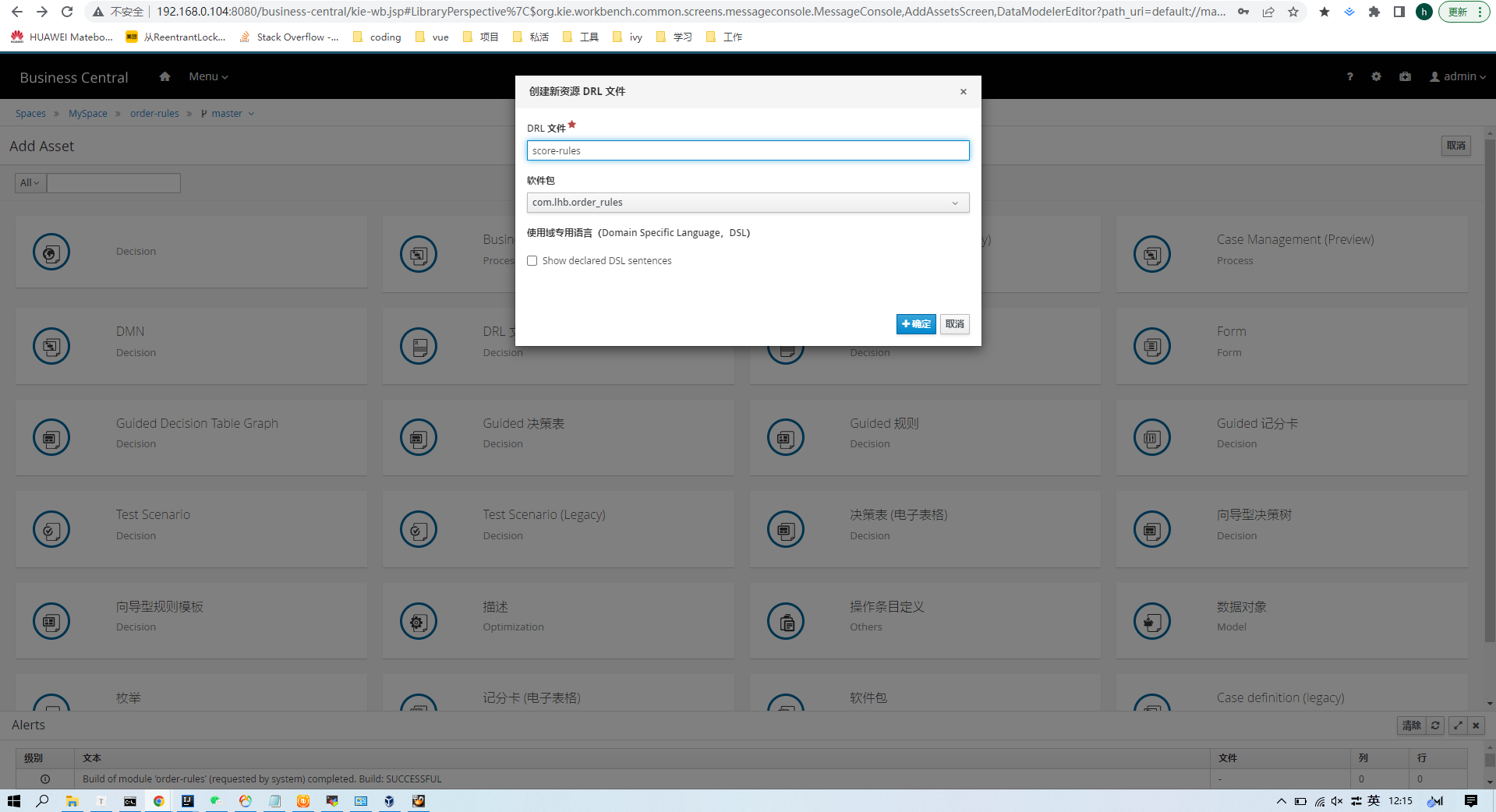

创建score-rules.drl

上面点击确定按钮完成创建DRL文件后，页面会跳转到编辑DRL文件页面。

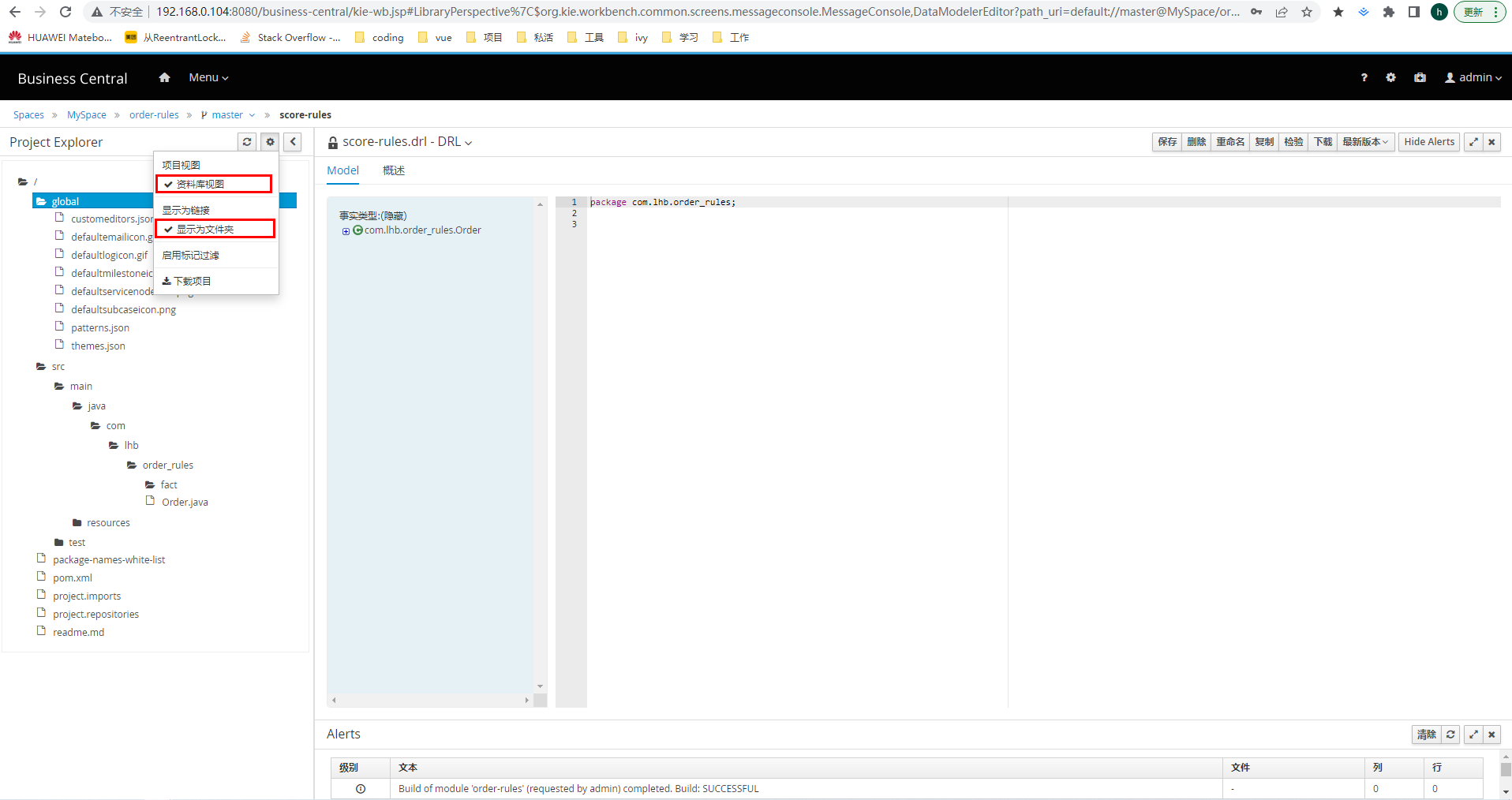

可以看到DRL规则文件页面分为两个部分：左侧为项目浏览视图，右侧为编辑区域，需要注意的是左侧默认展示的不是项目浏览视图，需要点击上面设置按钮，选择”资料库视图”和”显示为文件夹”，如下图所示：

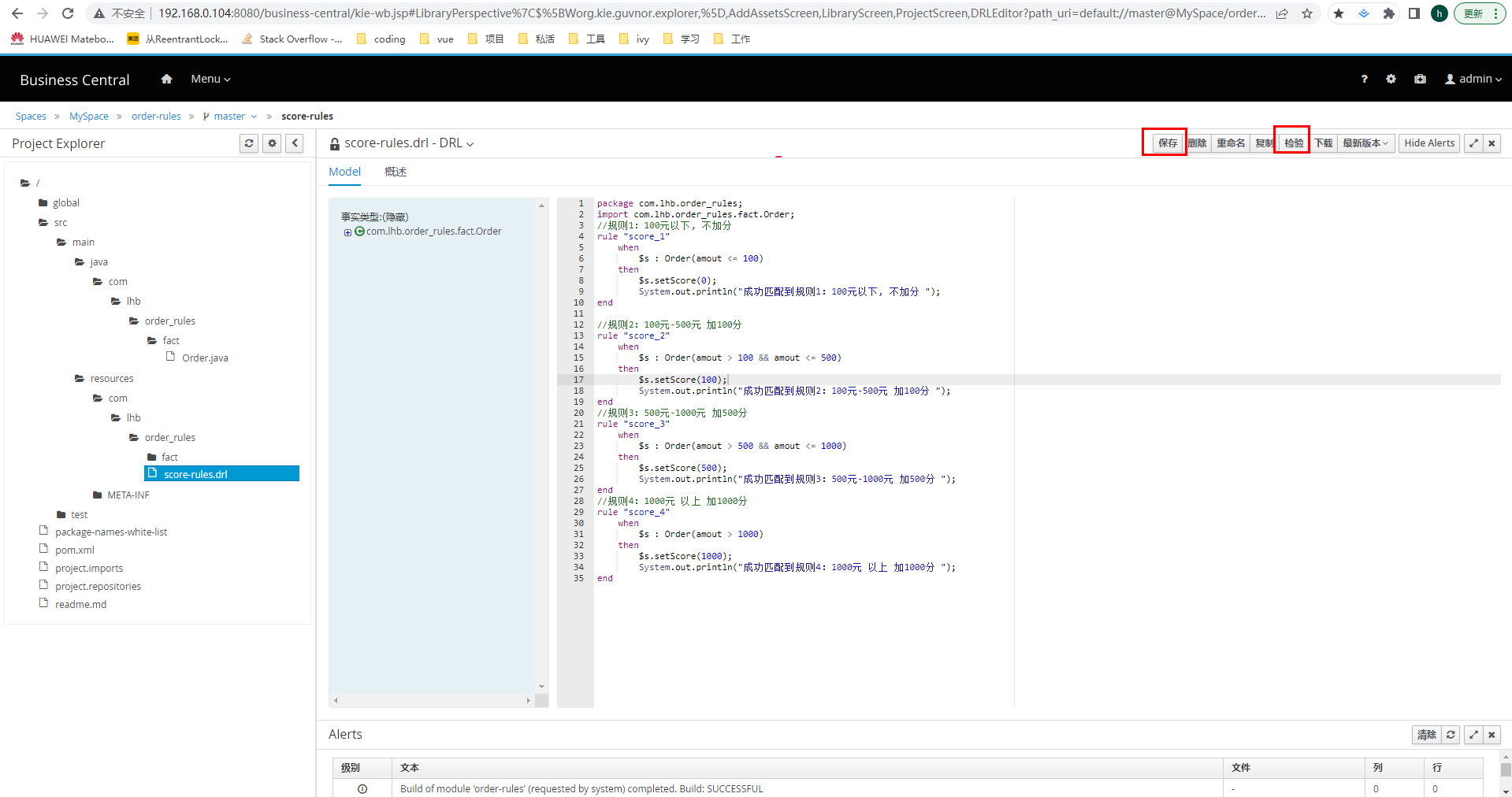

编辑DRL文件页面右侧区域进行DRL文件的编写，点击右上角保存按钮完成保存操作，点击检验按钮进行规则文件语法检查

场景测试

规则编写完毕后，需要测试通过才可以发布生产，在workbench中，测试也是可以通过配置完成的

点击【Add Asset】，选择【测试场景】

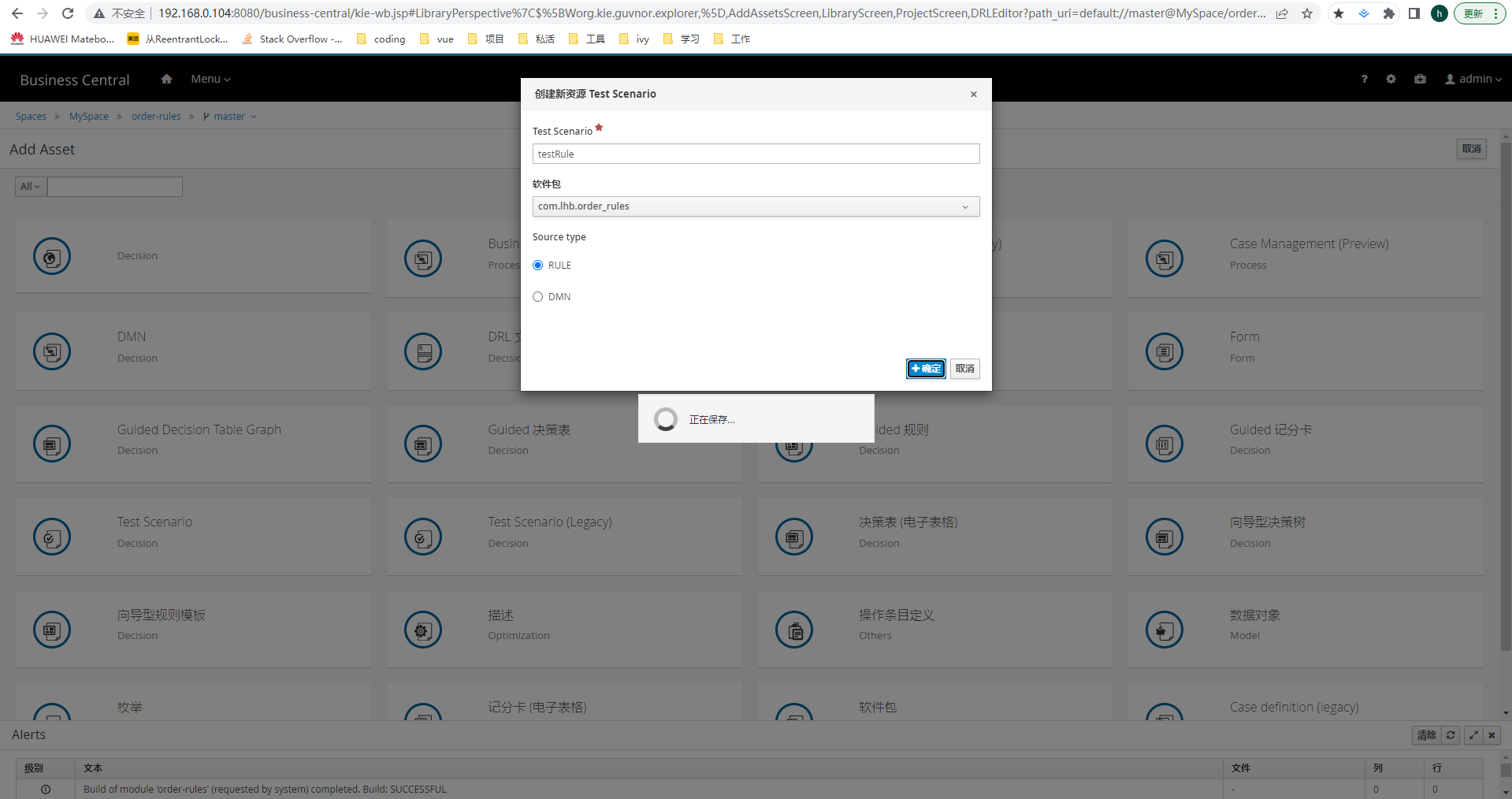

在弹出的创建测试场景窗口中录入测试场景名称，点击【确定】完成操作

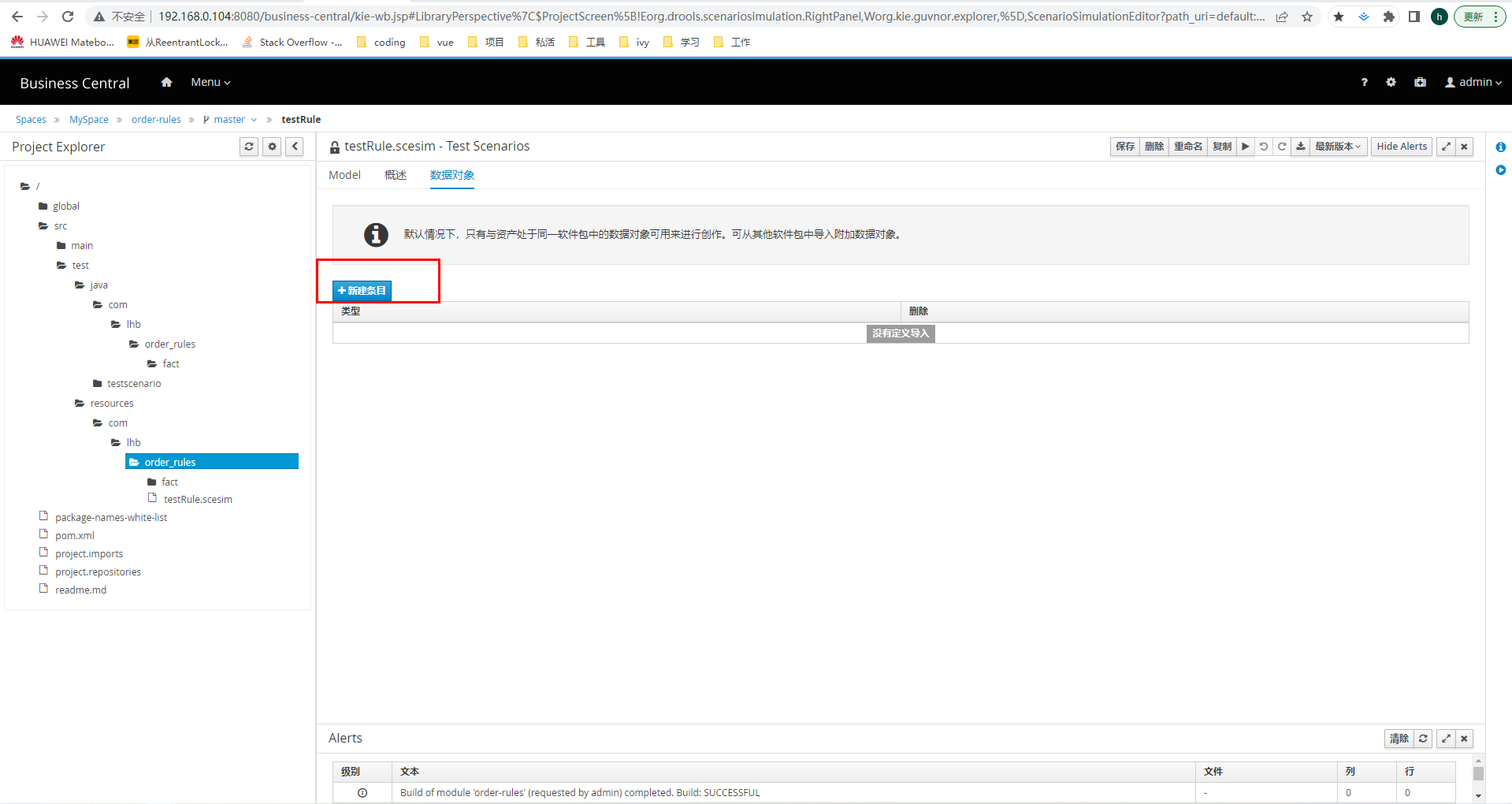

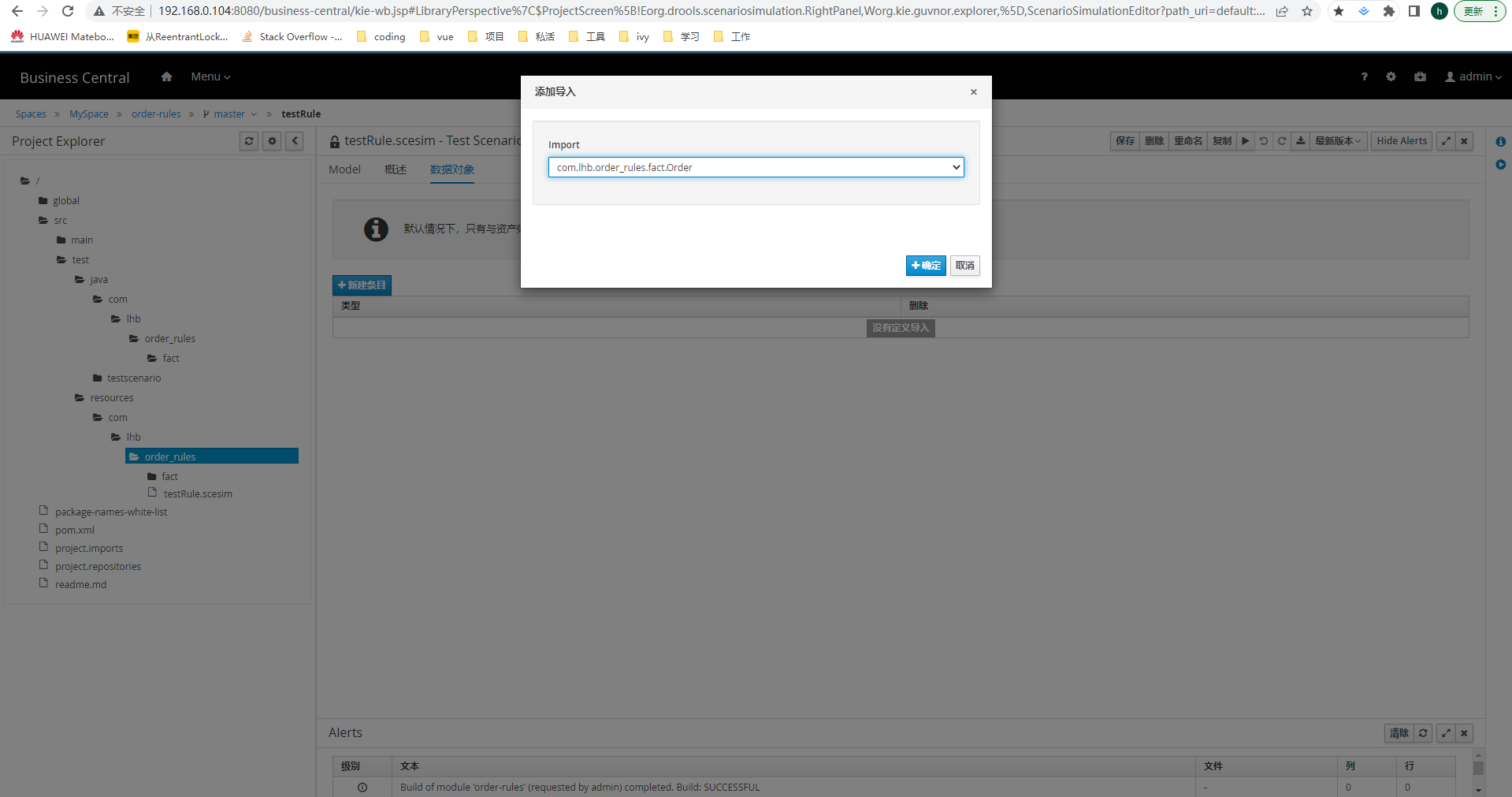

添加所依赖的数据对象，并配置测试条件于期望结果

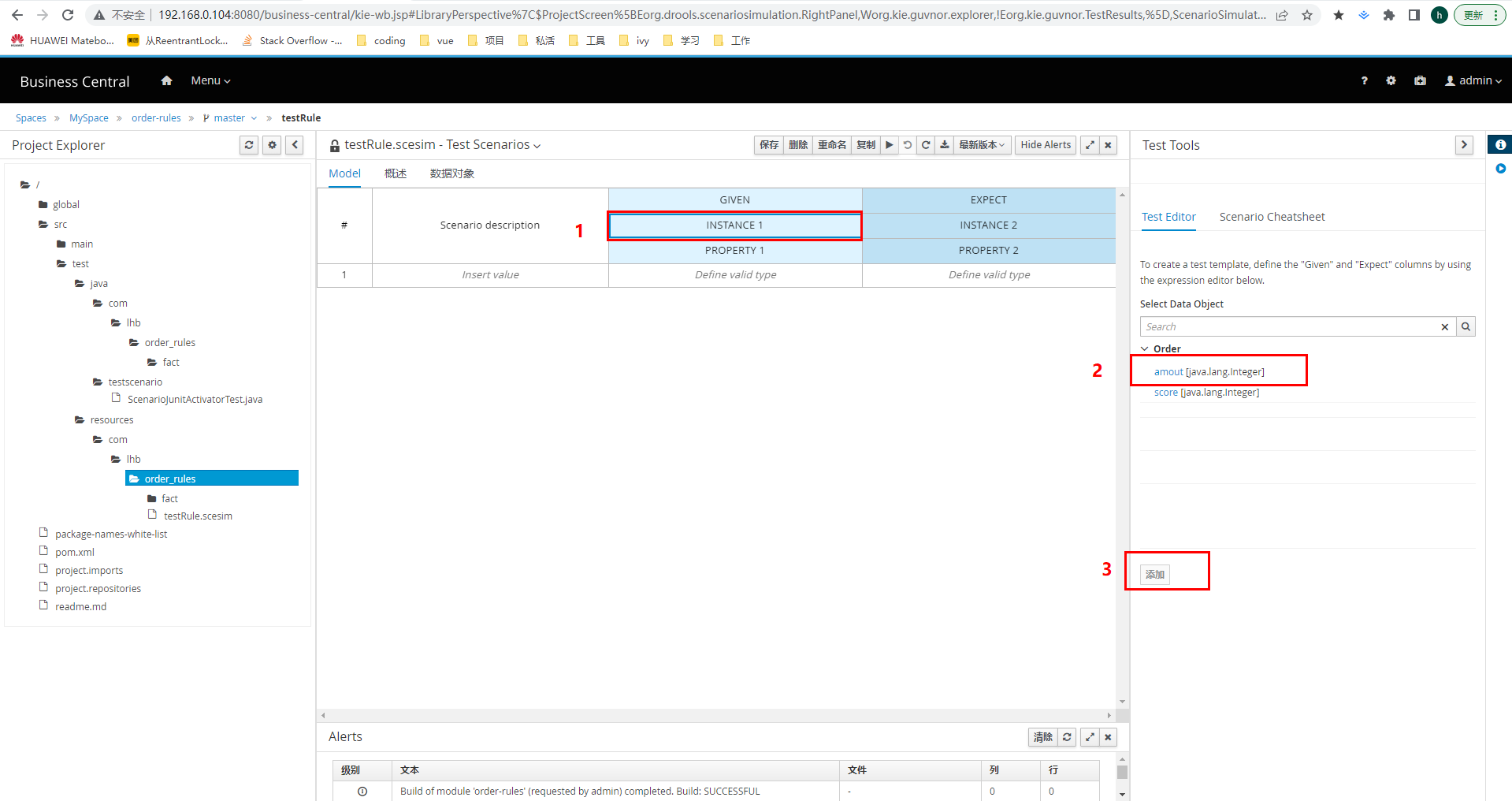

因为我们编写的规则文件中需要从工作内存中获取Order对象进行匹配，所以在测试场景中需要准备Order对象给工作内存，点击【GIVEN】列下的【INSTANCE1】，在右侧的”Test Tools”弹窗中，选择Order类，选择Order类中要测试的字段amount，最后点击【添加】。如下图：

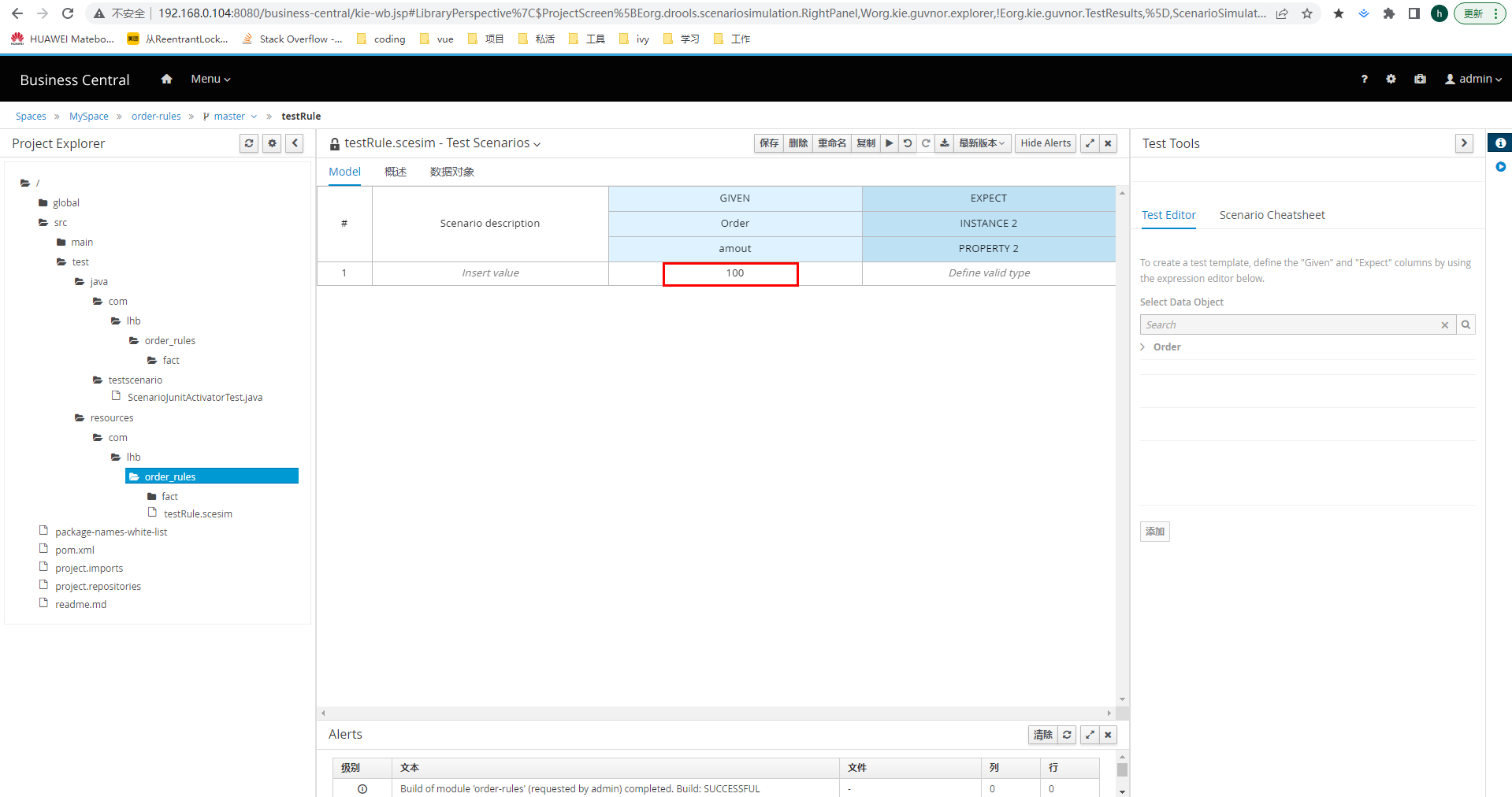

设置amount的值

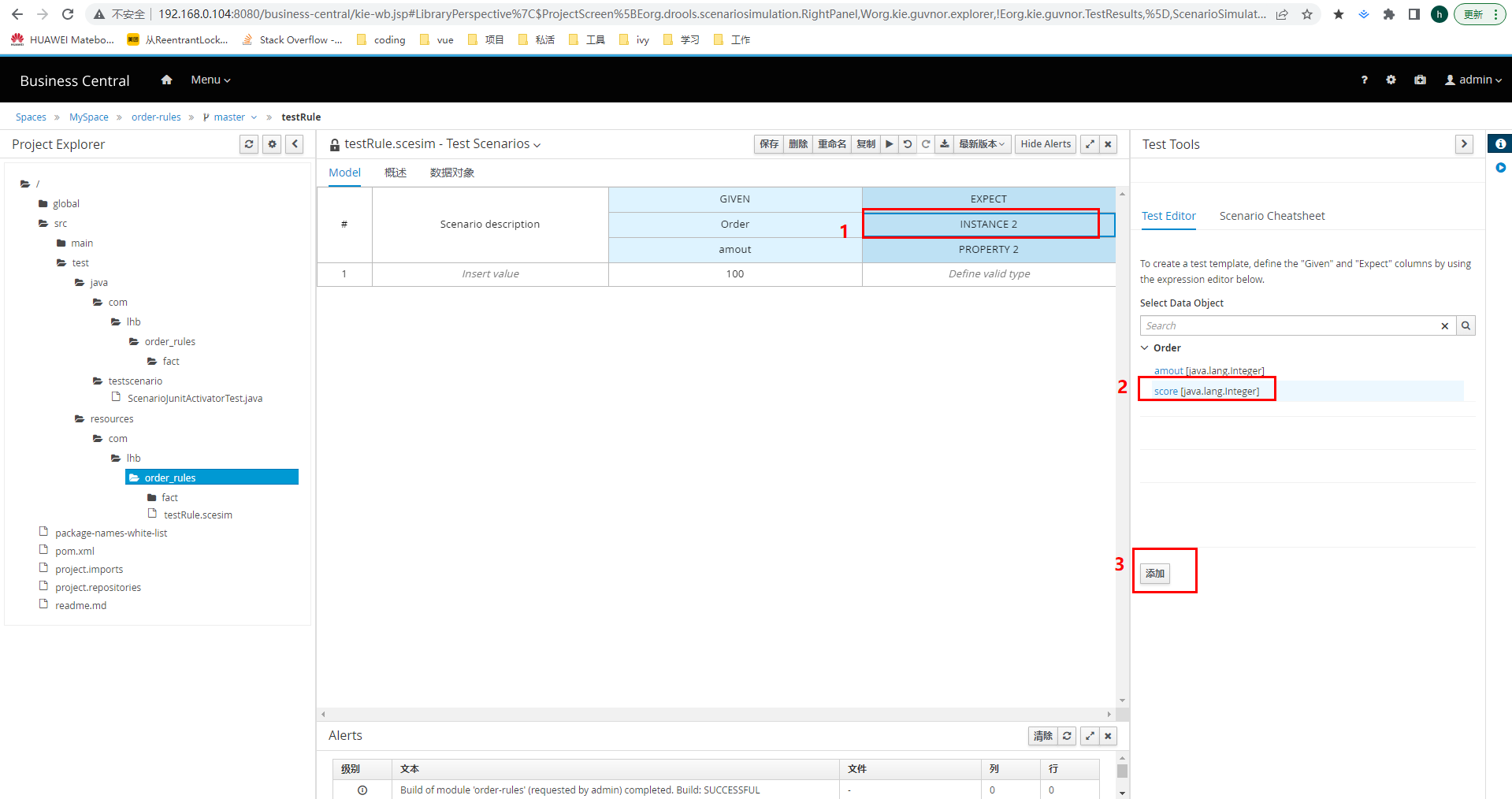

测试入参已经设置好，接下来还需要设置测试结果输出期望值，点击【EXPECT】列的【INSTANCE2】,在右侧的弹窗中选择Order，并且选择Order类中的score字段，最后点击【添加】

设置期望值中的score值为0

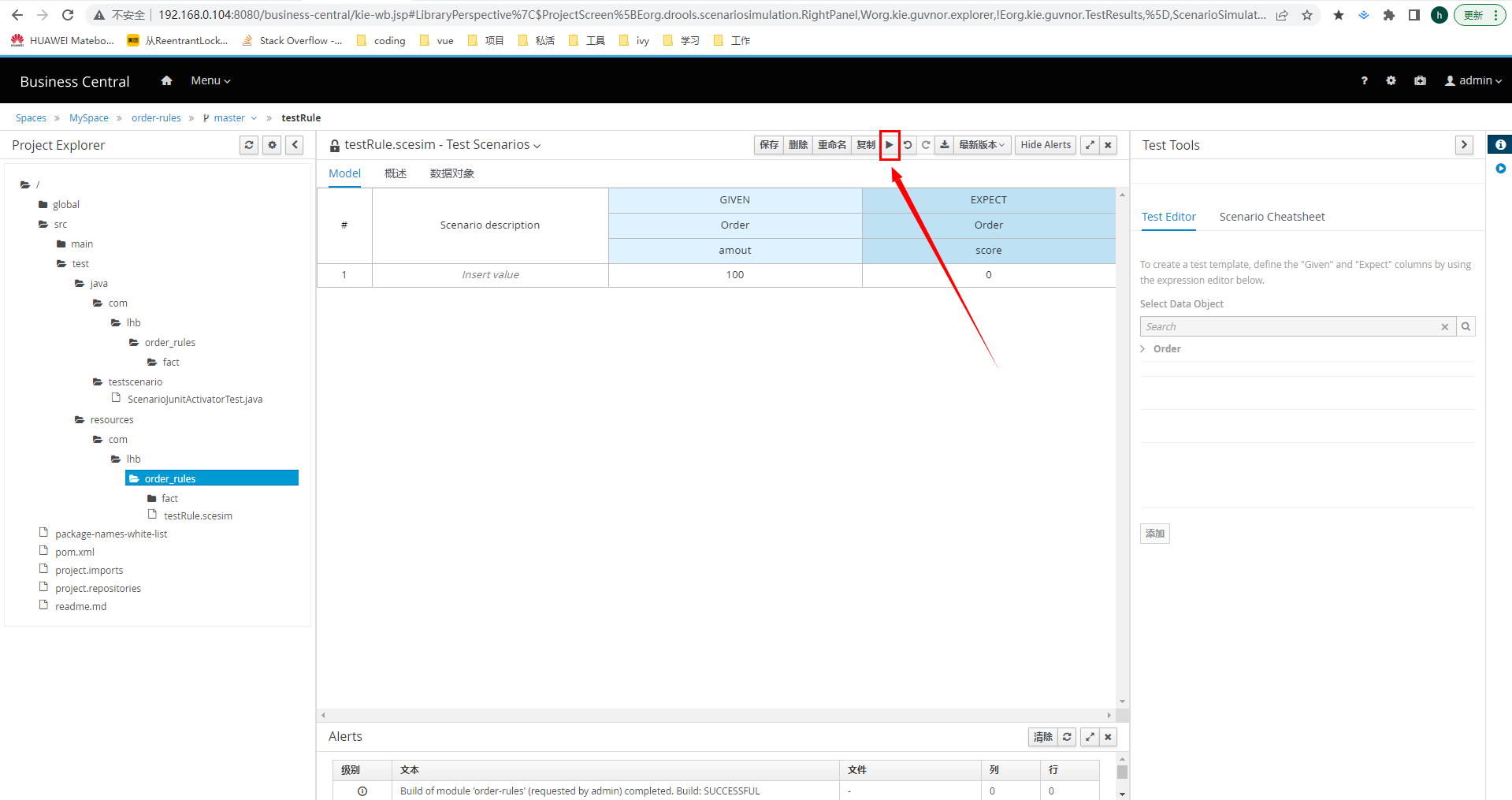

设置完后，点击【执行】按钮，进行测试

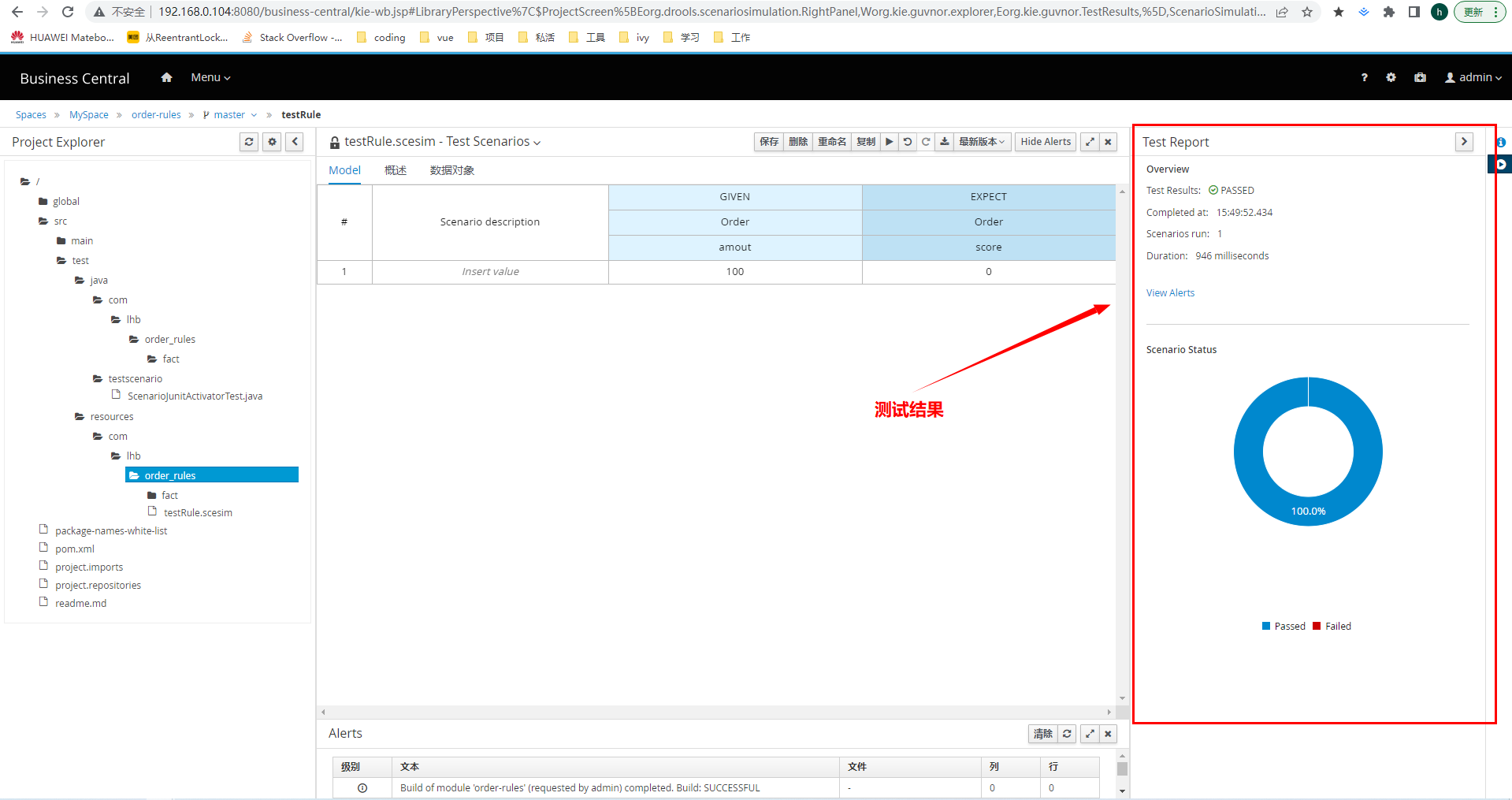

测试结果

规则发布

规则发布前，需要先配置KieBase与KieSession，也就是配置kmoudule.xml文件，在workbench里面，kmodule.xml文件也是通过界面配置，然后自动生成的。

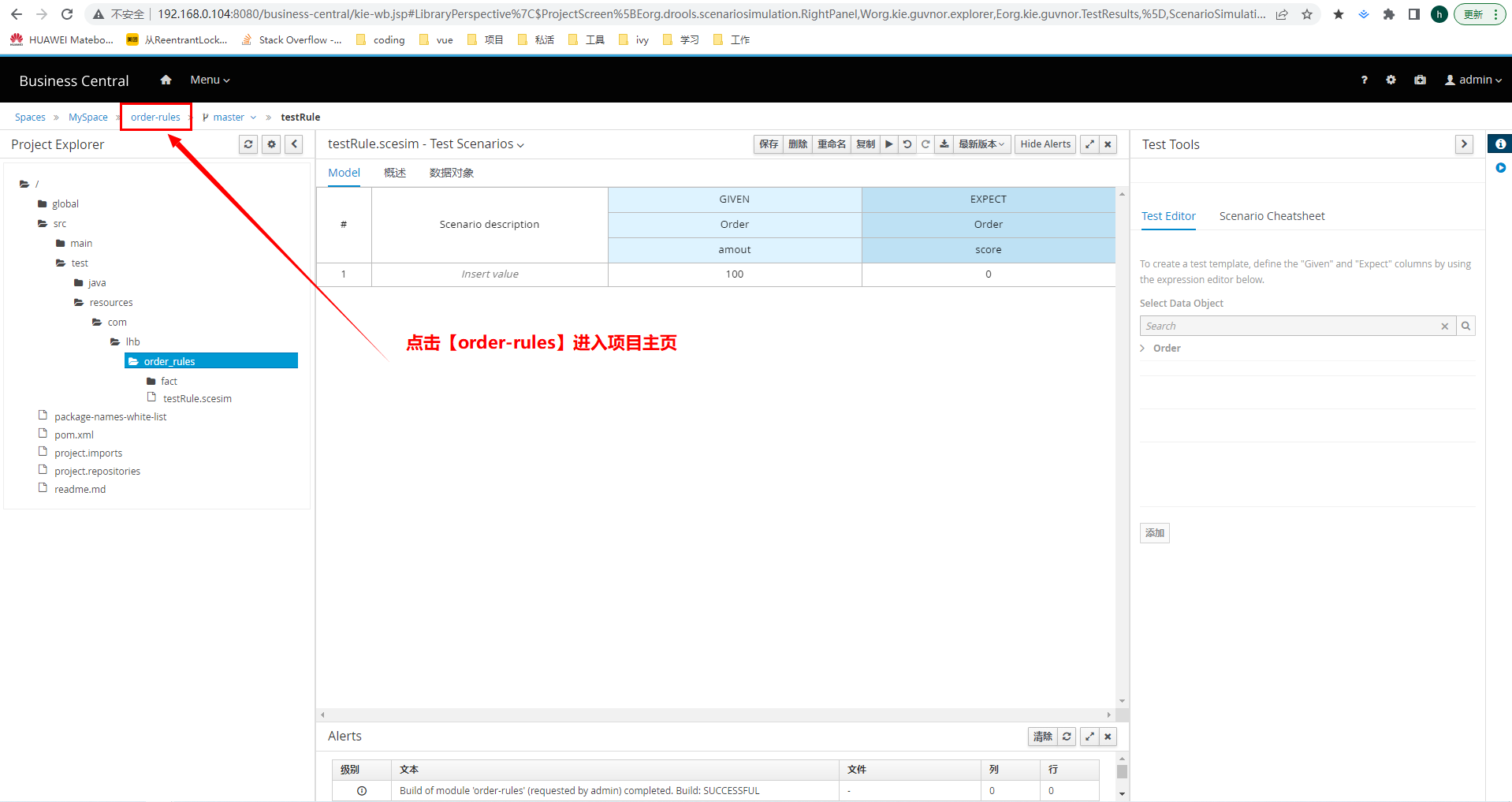

进入项目主页

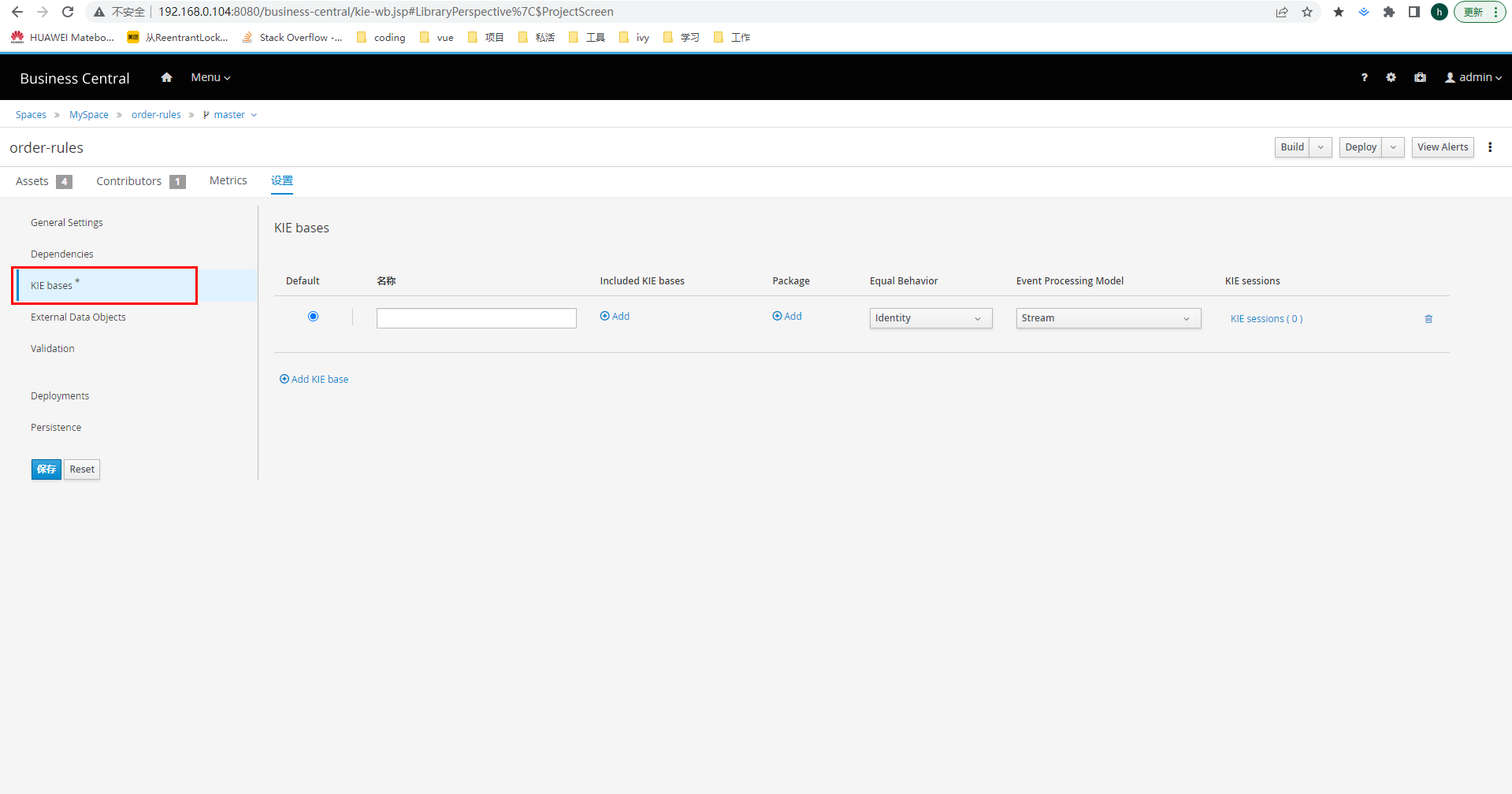

点击项目主页的【设置】按钮，在选择【KIE bases*】

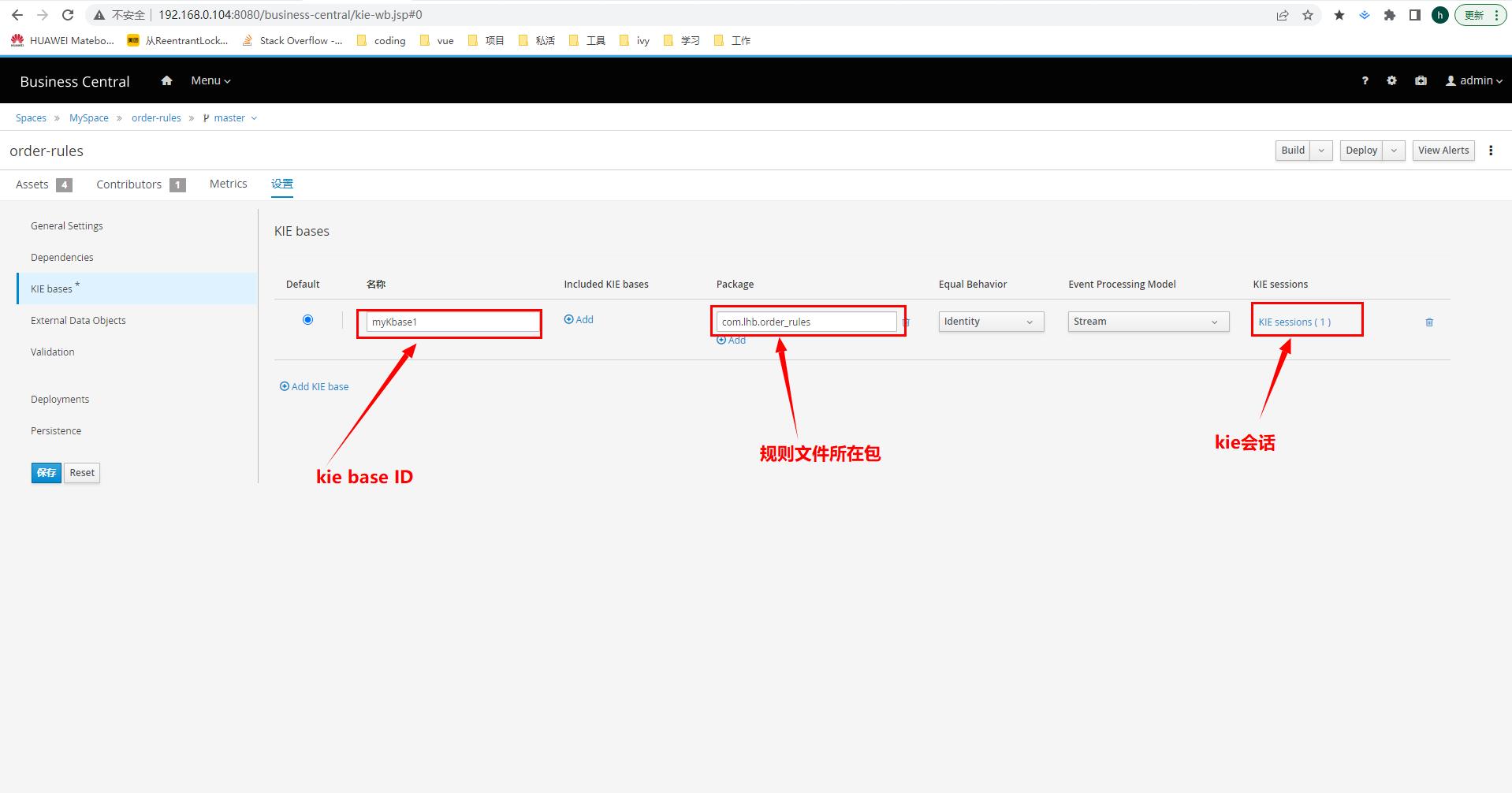

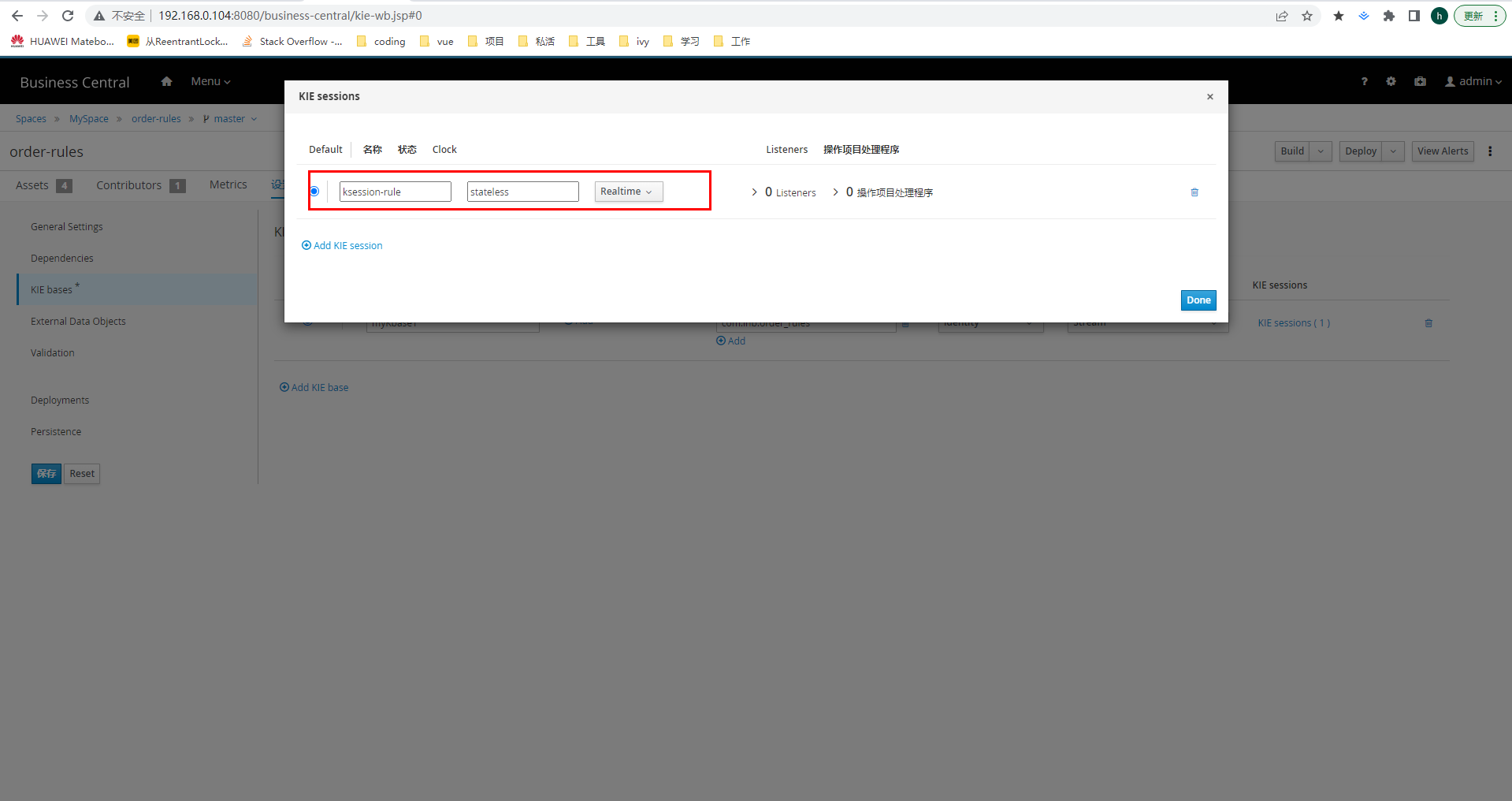

进入配置界面，即可配置，对规则进行灵活的分组，提高规则的可复用性

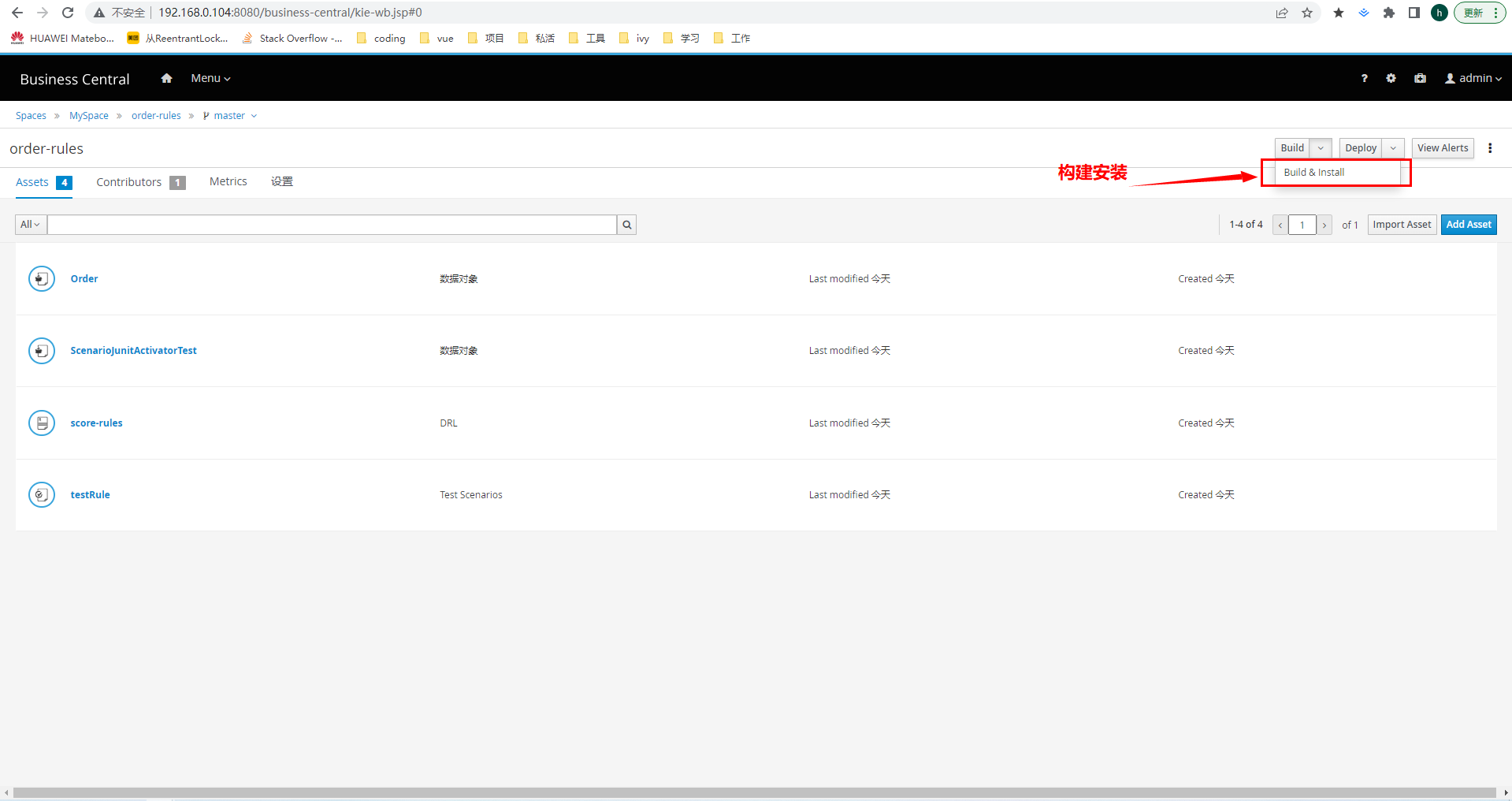

点击【build&install】进行构建和安装

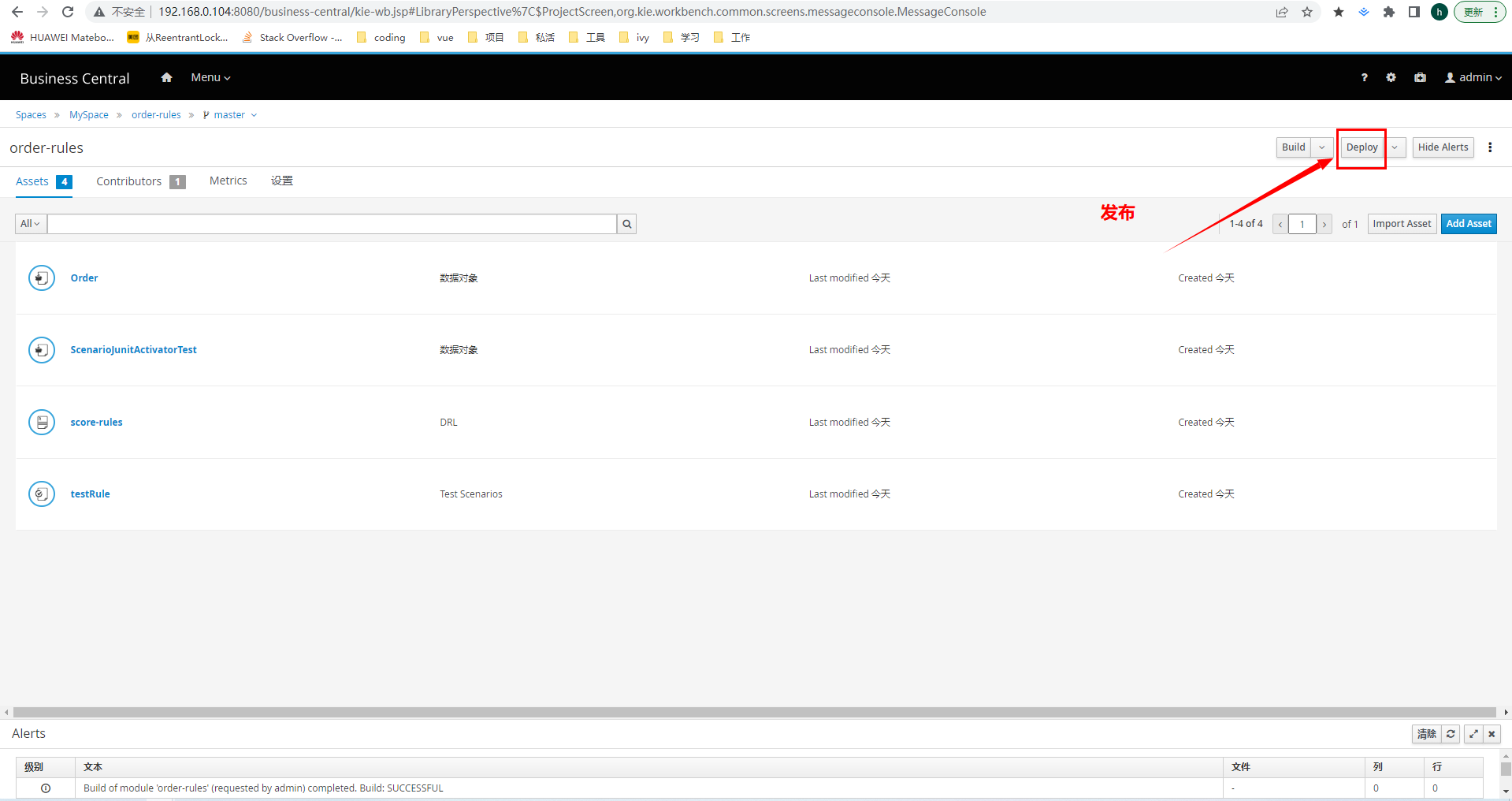

点击【Deploy】进行发布

发布成功后，会在本地maven仓库中生成对应的jar包

在项目中使用部署的规则

第一步：在IDEA中创建一个maven项目并在pom.xml文件中导入相关坐标

<dependency>
    <groupId>org.drools</groupId>
    <artifactId>drools-compiler</artifactId>
    <version>7.10.0.Final</version>
</dependency>
<dependency>
    <groupId>junit</groupId>
    <artifactId>junit</artifactId>
    <version>4.12</version>
</dependency>

第二步：在项目中创建一个数据对象Order，需要和WorkBench中创建的Order包名、类名完全相同，属性也需要对应

package com.lhb.order_rules.fact;

public class Order {
    private Integer amout;//订单原价金额
    private Integer score;//积分

    public Integer getAmout() {
        return amout;
    }

    public void setAmout(Integer amout) {
        this.amout = amout;
    }

    public Integer getScore() {
        return score;
    }

    public void setScore(Integer score) {
        this.score = score;
    }

    @Override
    public String toString() {
        return "Order{" +
                "amout=" + amout +
                ", score=" + score +
                '}';
    }
}

第三步：编写单元测试，远程加载maven仓库中的jar包最终完成规则调用

package com.lhb.test;


import com.lhb.order_rules.fact.Order;
import org.drools.core.io.impl.UrlResource;
import org.junit.Test;
import org.kie.api.KieServices;
import org.kie.api.builder.KieModule;
import org.kie.api.builder.KieRepository;
import org.kie.api.runtime.KieContainer;
import org.kie.api.runtime.KieSession;

import java.io.InputStream;

public class TestWorkBench {
    @Test
    public void test1() throws Exception{
        //通过此URL可以访问到maven仓库中的jar包
        //URL地址构成：http://ip地址:Tomcat端口号/WorkBench工程名/maven2/坐标/版本号/xxx.jar
        String url =
                "http://localhost/kie-drools-wb/maven2/com/lhb/order-rules/1.0.0/order-rules-1.0.0.jar";

        KieServices kieServices = KieServices.Factory.get();

        //通过Resource资源对象加载jar包
        UrlResource resource = (UrlResource) kieServices.getResources().newUrlResource(url);
        //通过Workbench提供的服务来访问maven仓库中的jar包资源，需要先进行Workbench的认证
        resource.setUsername("kie");
        resource.setPassword("kie");
        resource.setBasicAuthentication("enabled");

        //将资源转换为输入流，通过此输入流可以读取jar包数据
        InputStream inputStream = resource.getInputStream();

        //创建仓库对象，仓库对象中保存Drools的规则信息
        KieRepository repository = kieServices.getRepository();

        //通过输入流读取maven仓库中的jar包数据，包装成KieModule模块添加到仓库中
        KieModule kieModule =
                repository.
                        addKieModule(kieServices.getResources().newInputStreamResource(inputStream));

        //基于KieModule模块创建容器对象，从容器中可以获取session会话
        KieContainer kieContainer = kieServices.newKieContainer(kieModule.getReleaseId());
        KieSession session = kieContainer.newKieSession();

        Order order = new Order();
        order.setAmout(1000);
        session.insert(order);

        session.fireAllRules();
        session.dispose();
    }
}
